Оригинальные решения

Раньше этот раздел назывался «Фото завершенных объектов», но поскольку я стал публиковать завершенные объекты с соответствующими фотографиями на отдельных страничках, необходимость в таком разделе отпала.

Теперь в новом разделе буду размещать подсмотренные мною интересные и оригинальные, а иногда забавные инженерные решения, — как с проектной так и с монтажной точки зрения.

23-28-24-vLBS6G_ZG6w

Итак, первое фото.

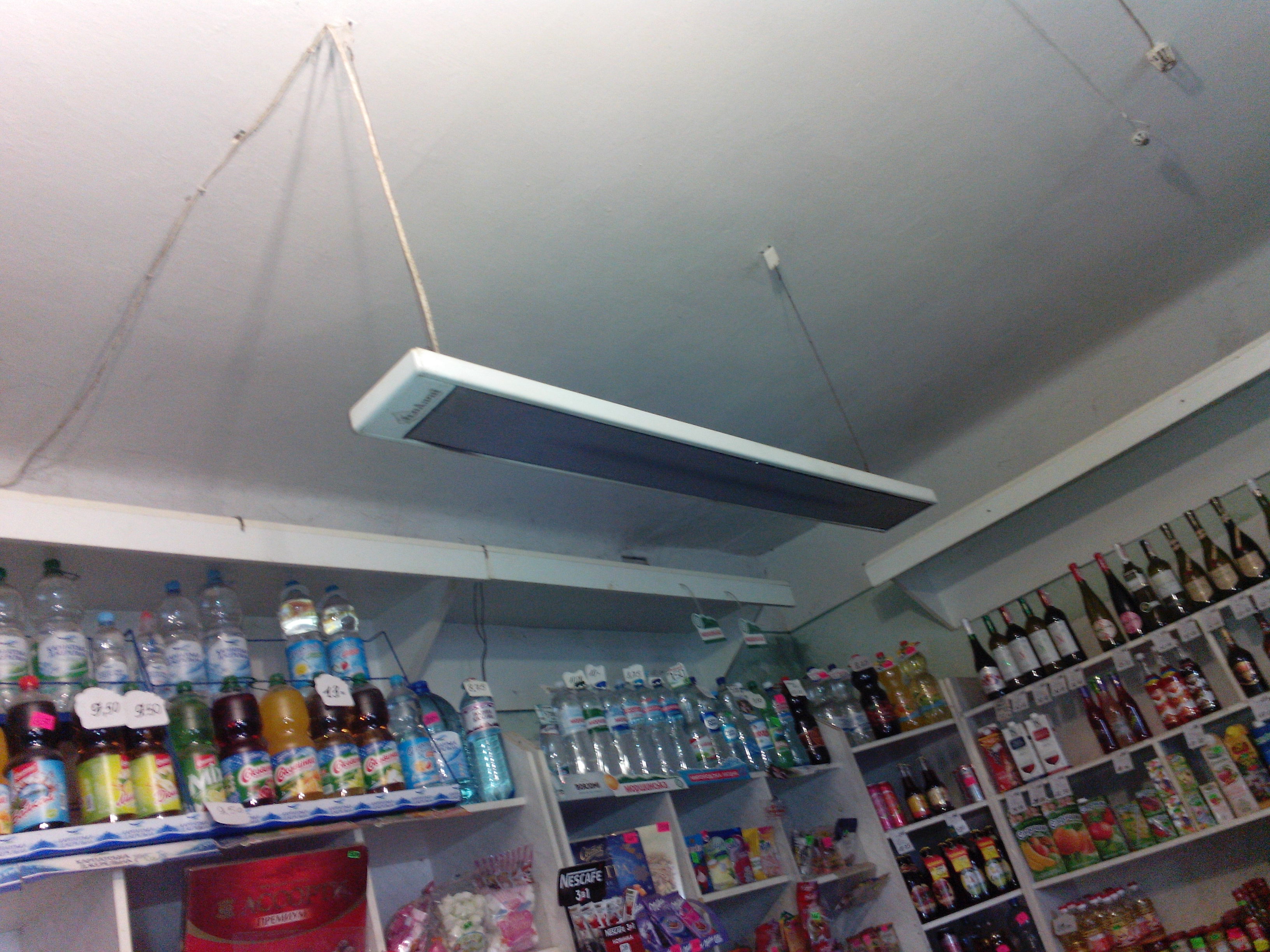

В чем суть: Потолочный обогреватель. Принцип действия подобен популярному УФО, но крепится не на подставку, на подвесках к потолку. Размещен над кассовой зоной. На мой взгляд очень удачное и комфортное решение локального обогрева.

Где: магазинчик в г.Бобрка, пригороде Львова.

Потолочный инфракрасный обогреватель
Потолочный инфракрасный обогреватель

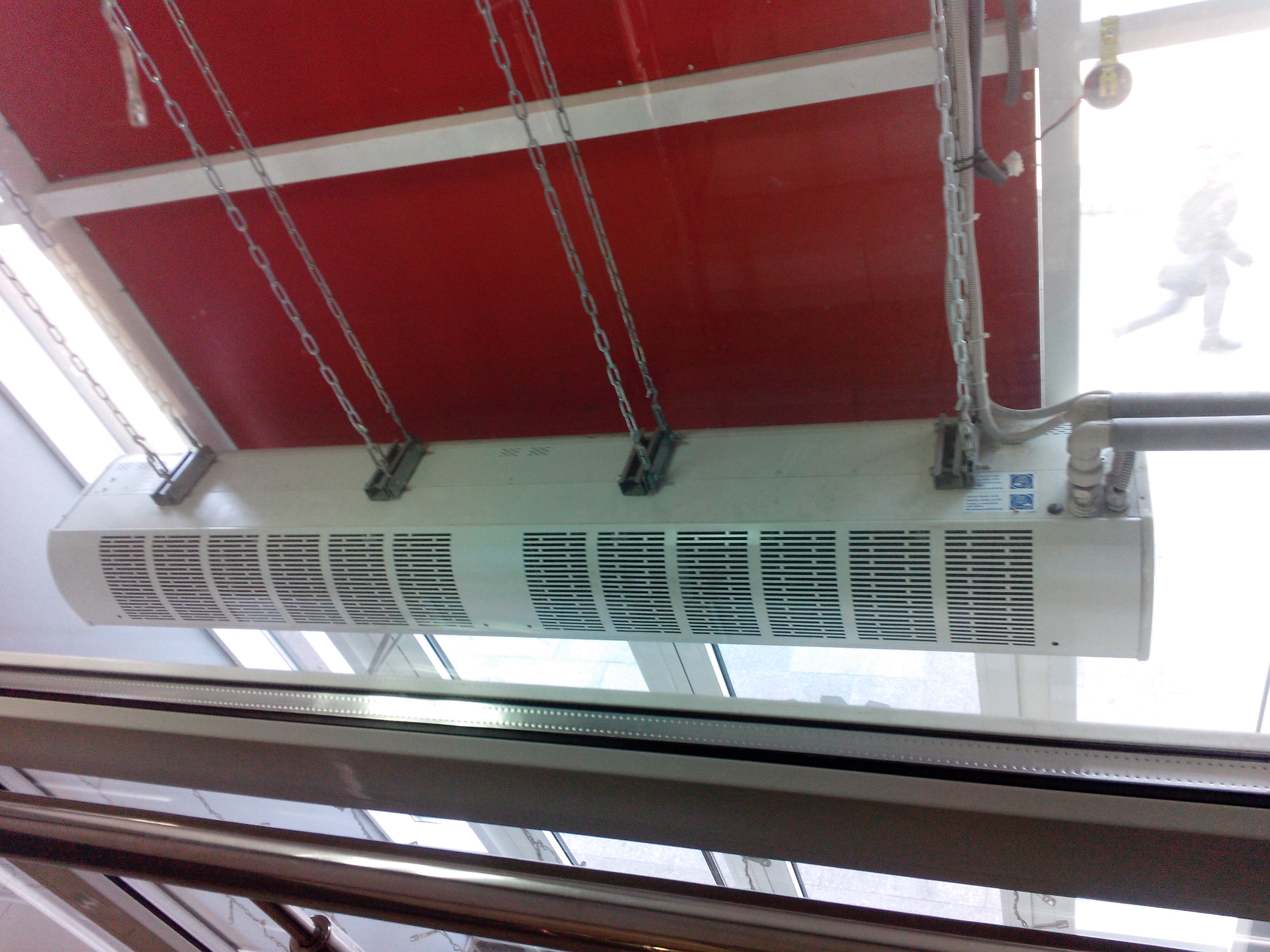

Описание: Эта тепловая завеса не вызвала бы никакого интереса, если была бы электрической. Но подключена она напрямую полипропиленовой трубой (спасибо что не стальной) и крепится к потолку на цепных подвесках. Диагноз: халтура. Приличные люди подключают такое хотя бы гибкими шлангами.

Где: «Экспериментариум», Подол, Киев.

Водяная тепловая завеса на подвесках
Водяная тепловая завеса на подвесках



Описание: Что делать когда нужно повесить внутренний блок кондиционера на колонну? Смотрим и учимся. Думаю если заказчика такое решение устроило, то почему нет.

Где: ТЦ «Марк плаза», г.Николаев.

Это слайд-шоу требует JavaScript.

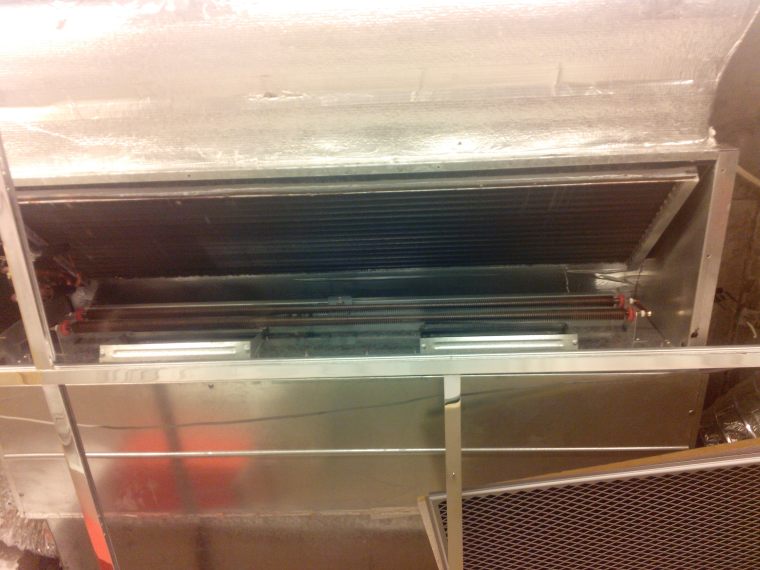

Описание: Обычный кондиционер работает на обогрев, только когда на улице не ниже -10.  В компании Mitsubishi Electric решили с этим поспорить и установили воздушный электрический ТЭН внутрь канального кондиционера. Решение копеечное, а кому-то может сильно помочь. Обратим внимание: нагреватель установлен между вентилятором и испарителем. Видимо, неспроста. Кондиционер Mr.Slim 7кВт на фреоне R-22.

Где: Жилое помещение, г.Киев.

IMG_20160607_162420

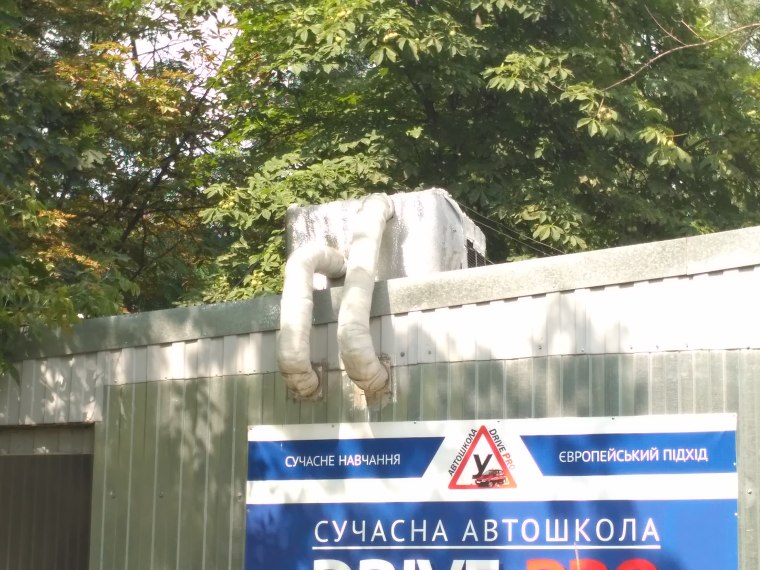

Описание: Вы считаете что если кондиционер оконный, то его нужно устанавливать только в окно? А вот и нет! Легким движением руки оконный кондиционер стал канальным.

Где: МАФ около Амурской площади, г.Киев.

IMG_20160728_144240

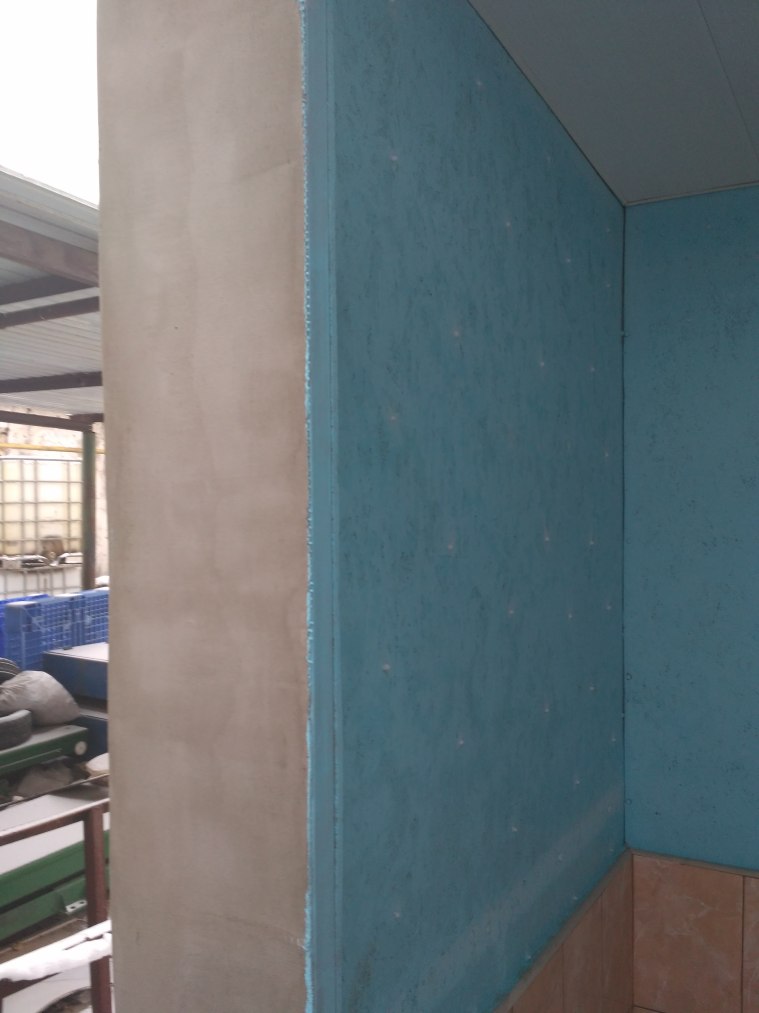

Описание: Доступная иллюстрация мостиков холода. Видите белые точки на стене. Да, это лед. Стены в тамбуре общиты изнутри листами OSB, закрепленных саморезами. Через них и прошел холод.

Где: не помню.

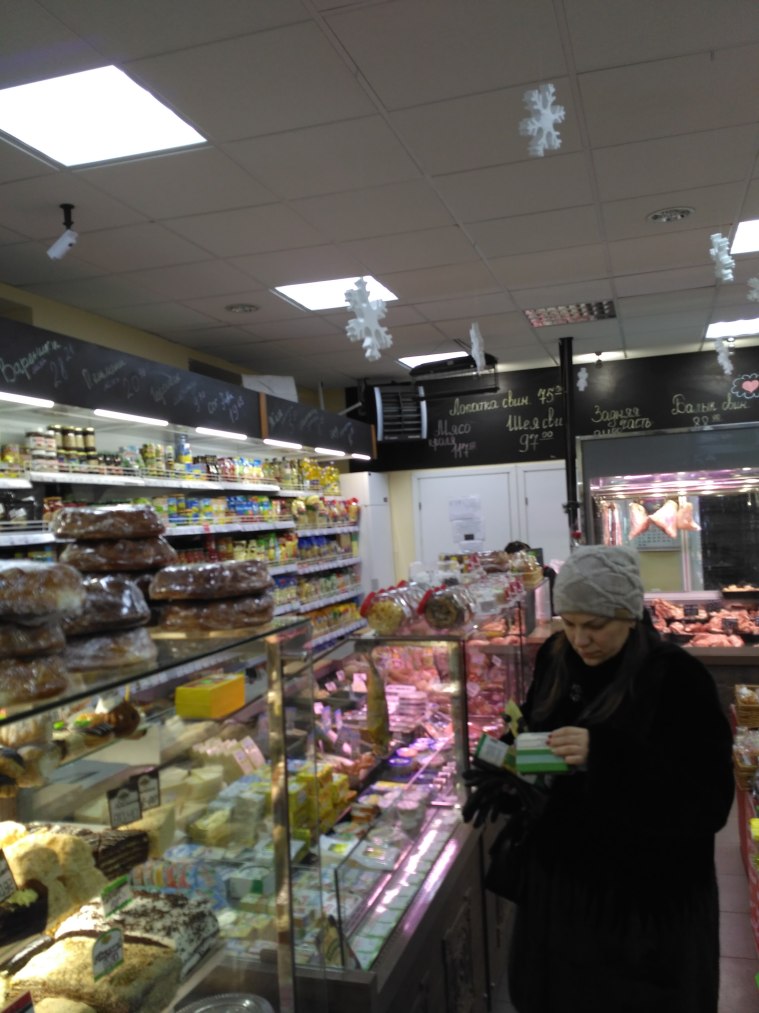

Описание: В дальнем углу зала расположен вентиляционный отопительный конвектор, мощность которого минимум 15кВт. Решение хорошо тем, что позволяет очень быстро нагревать температуру в магазине в начале рабочего дня. При этом ночью лишняя тепловая энергия не расходуется.

Где: продовольственный магазин «Мида».

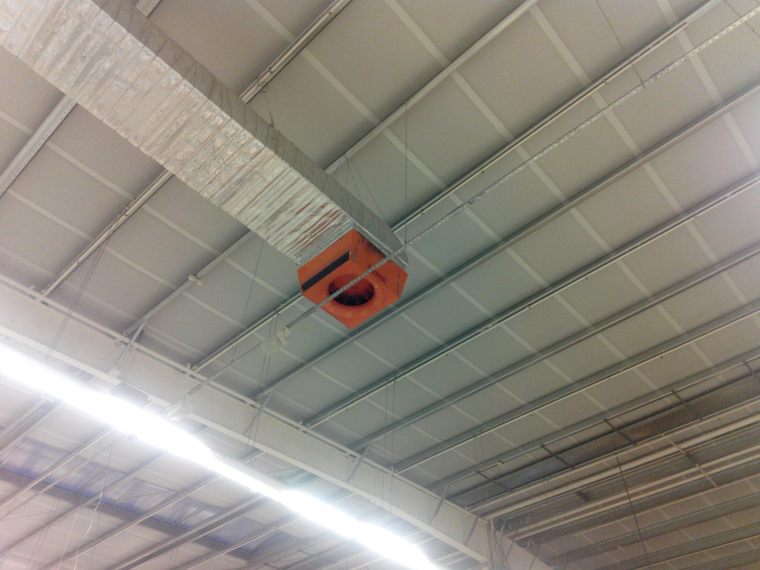

Описание: Очень редкое решение в Украине. Данные устройства фирмы Hoval работают в качестве доводчиков. Иногда они дополнительно греют или охлаждают воздух после основного оборудования. В данном случае дополнительный вентилятор нужен для того, чтобы доставить обработанный воздух в рабочую зону (из-за большой высоты). Я думаю что либо не хватило напора установленных вентиляторов, либо на это сознательно пошли ради снижения шума.

Где: супермаркет «Таврия».

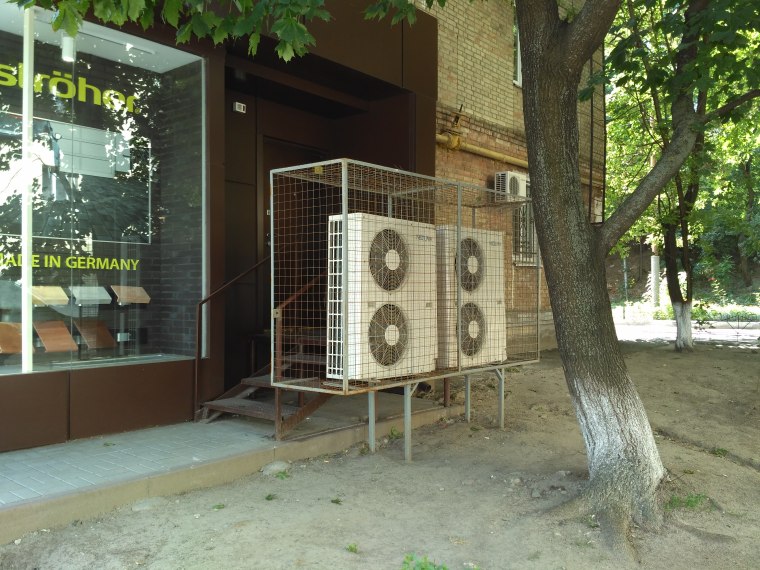

Описание: Такие инсталляции всегда привлекают внимание. Да, несколько дороже, но на стене нет вибрации, не нарушен фасад дома, зато есть исключительное удобство при обслуживании.

Где: магазины по бульв. Леси Украинки.




Описание: Вам холодно? Не проблема! Тащите печку и кидайте трубу через окно!

Где: офис где-то в Николаеве

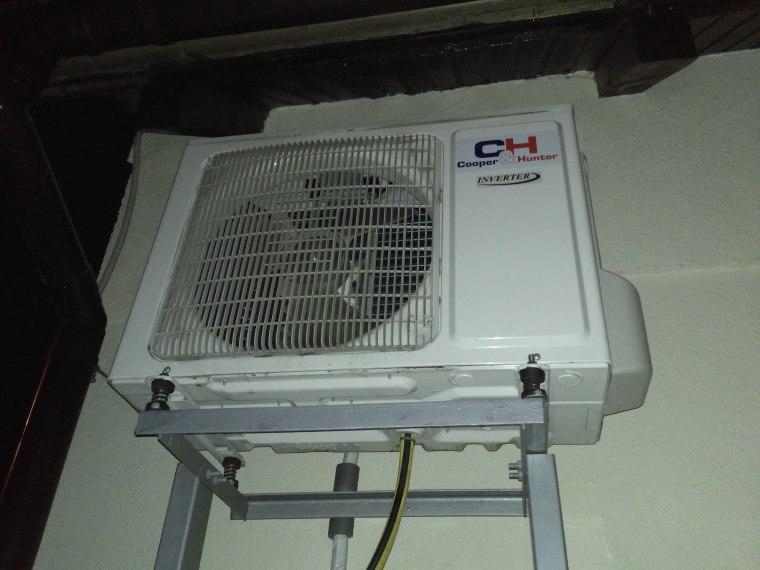

Описание: Установку выполняли для фаната тишины, на отмостку у дома, без крепления на стену. Очень сильная вибрация ощущалась при работе кондиционера на обогрев. Удивительное в том, что дом у клиента — кирпичный. Кондиционер Cooper&Hunter, консоль, инвертор 9ка.

Где: Киев, Отрадный.

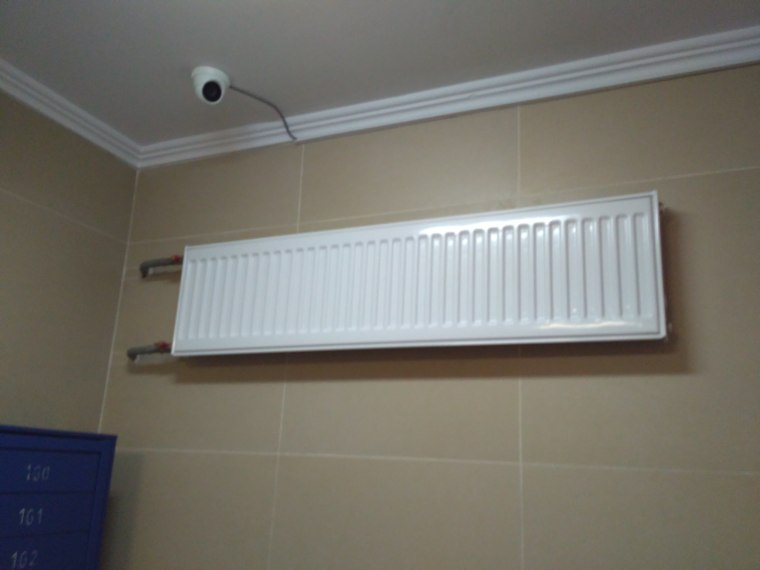

Описание: А тут запечатлен прекрасный монтаж радиатора. По каким причинам его установили под потолком, останется между проектировщиком и монтажником… ))

Где: Киев, новостройка на Теремках.
