24.11.2014 — Инженерные системы США. Часть III — Установка кондиционеров

В штатах кондиционирование не в пример более развито  чем у нас, но в данном случае не по причине нашей убогости, а просто потому что там оно более нужно. Системы кондиционирования в целом проще, дешевле, многие предпочитают уходить от сложных монтажей сплит-систем, и смотрят на оконные кондиционеры. Иногда мобильные. В CAC сегменте преобладают руф-топы. Тоже просто и недорого.

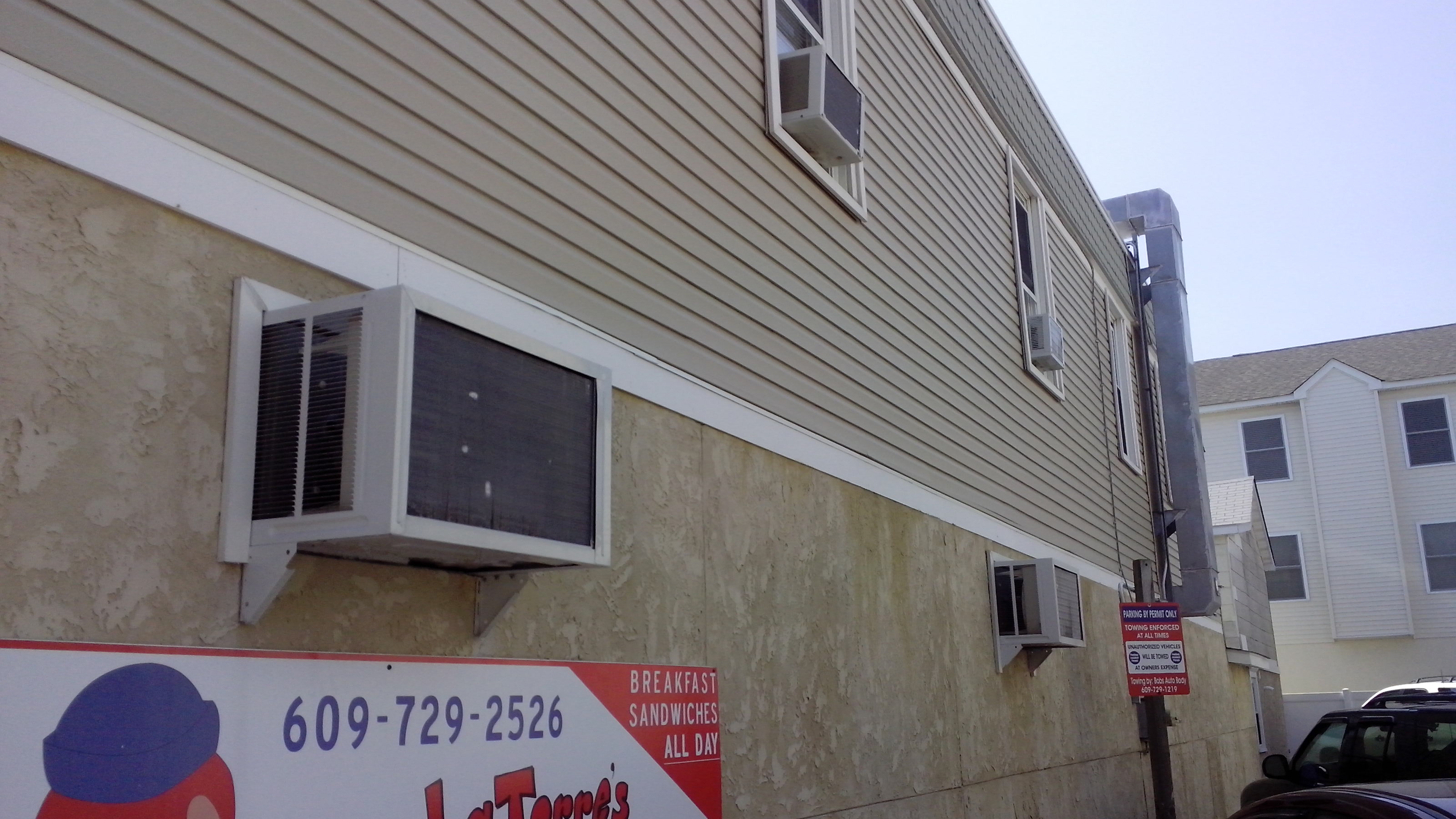

Причем в случае штатов, название «оконный» еще не значит, что его установят именно в окно. Например:

IMG_20140712_152306

ничего не мешает встроить оконник в специальный проем.

Если я не ошибаюсь, в штатах запрещается самовольно устанавливать что-либо на фасад, зачем портить архитектуру? Это добавляет оконным кондиционерам еще одно преимущество.

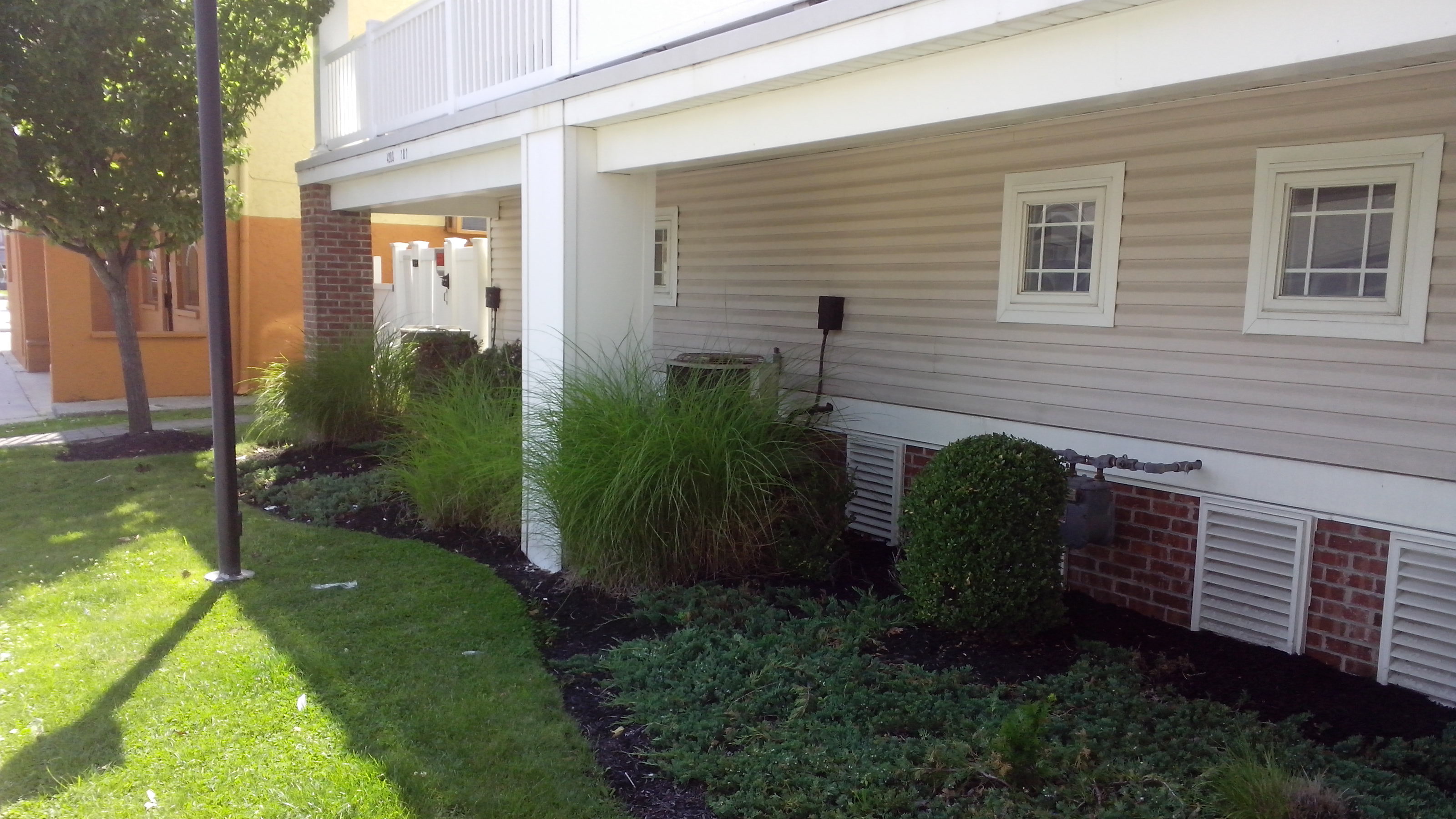

Конечно, оконные кондиционеры шумные. Тут помогут только дополнительные вложения денег в комфорт.  Но опять же, по-богатому — не значит «мне на всех плевать». Установим наружный блок и задекорируем его:

IMG_20140712_151954

И соседу не шумит, и в глаза прохожим не бросается.

Реклама

18.11.2014 — Проект установки теплосчетчика в жилом многоквартирном доме

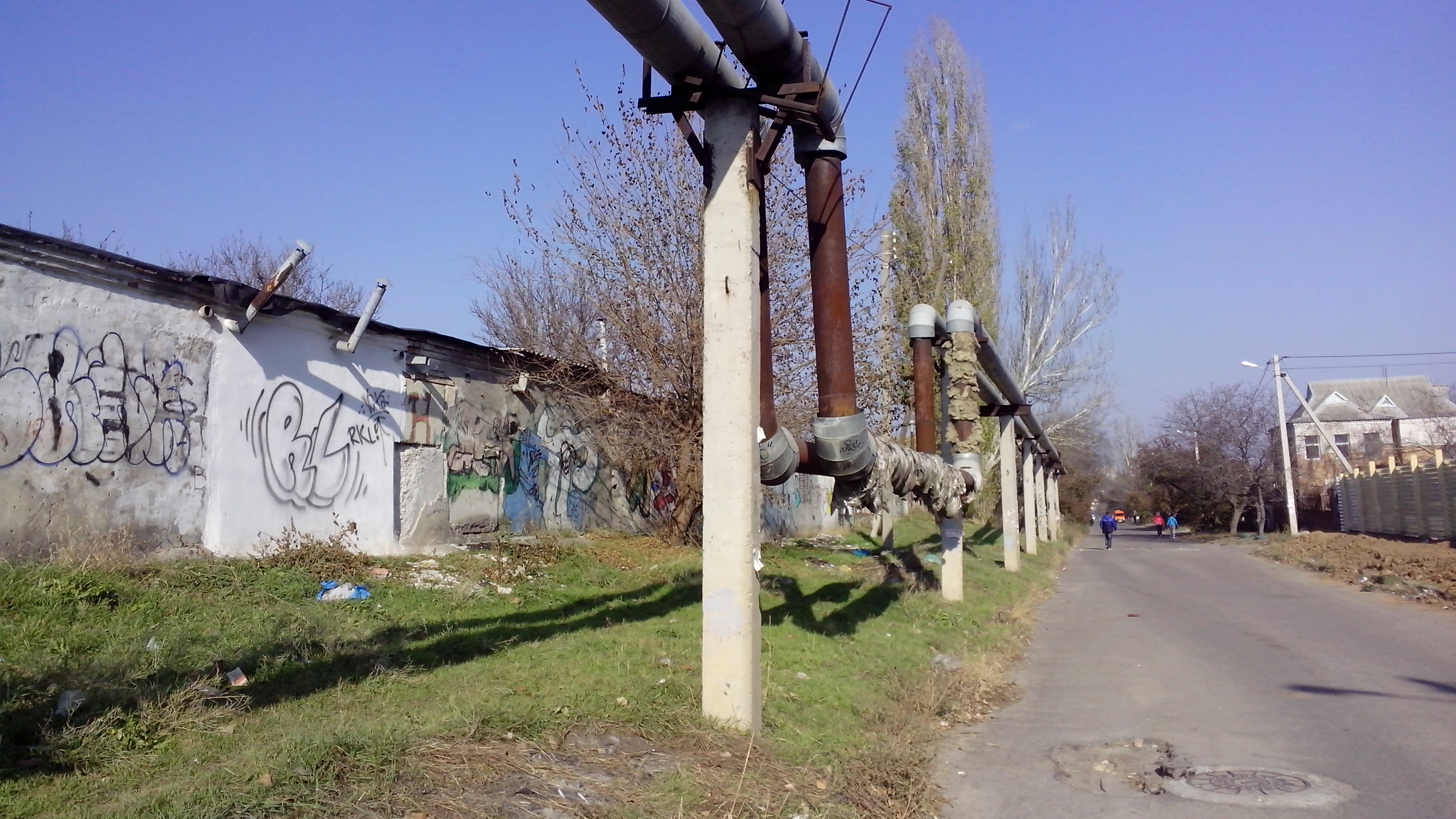

Для того, чтобы не оплачивать «экономическую целесообразность» отсутствия инвестиций в ЖКХ, например:

IMG_20141106_122545

…нужно платить только за то, что вы получаете за свои деньги.

К сожалению, счетчики для установки на радиаторы в Украине не сертифицированы, поэтому довольствуемся коллективными средствами учета. Есть тут свои минусы, но и так гораздо лучше, чем ничего.

В сотрудничестве с компанией «Укрэнергосервис» был установлен счетчик тепловой энергии жилого многоквартирного дома.

Стоимость проекта — 40 тыс. грн. капитальных затрат, 2 тыс.грн. эксплуатационных затрат (ежегодно).

Стоимость гигакалории для жилых зданий — 375грн.

По окончанию отопительного сезона ожидайте расчет окупаемости вложений. Но первые цифры теплопотребления уже впечатляют.

UPD: 03.11.2015 — Факт: уменьшение счета за отопление после установки теплосчетчика

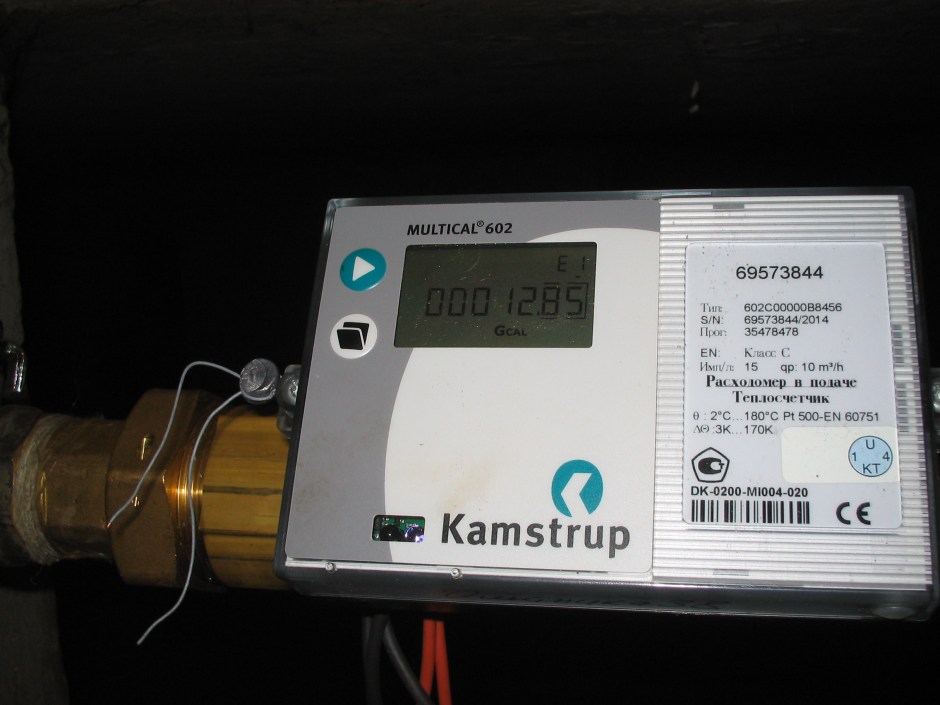

Фото установки счетчика:

Это слайд-шоу требует JavaScript.

Проект установки счетчика:

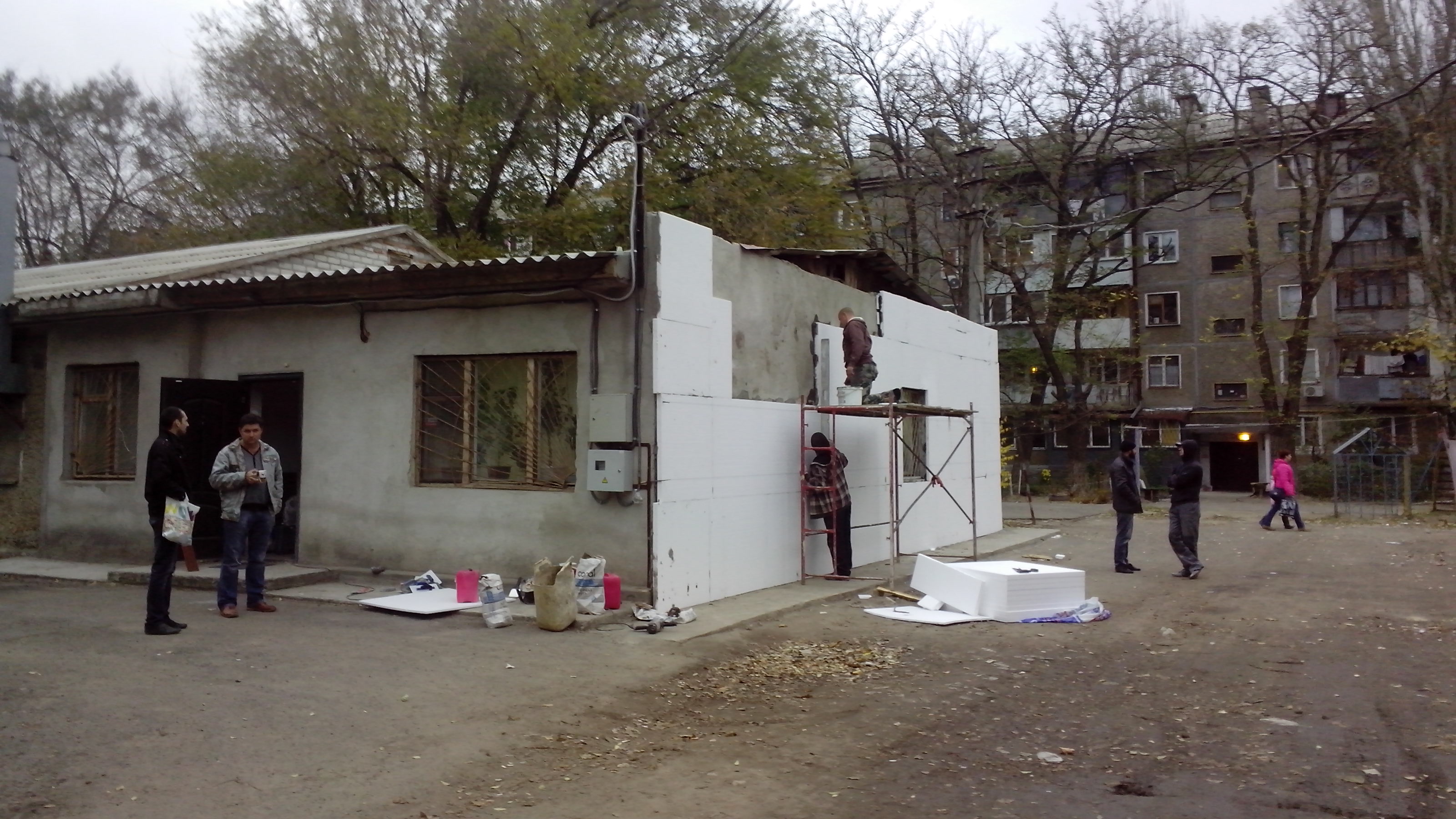

Что же делать тем у кого уже есть счетчик? Можно утепляться. Но НЕ вот так:

IMG_20141106_161328

20.08.2014 — Инженерные системы в США. Часть II — тарифы на энергоресурсы

Utulity bills — существенная статья расходов американцев.

Все потому, что раз хотите рыночную экономику — получите рыночные тарифы.

Путем несложных переводов футов в метры, и долларов в гривны, получаем:

1. Цена кубического метра природного газа — 5грн. 30 коп. — равна цене газа для промышленности в Украине. При этом применяется service charge — берешь газ, или нет, плати 10 долларов в месяц так или иначе.

2. Цена кВт-ч электроэнергии имеет похожее ценообразование как и в Украине — до 150 кВт и более — цена разная. Применяется много составляющих тарифа (около 10 пунктов), по итогу: если потребляете 400кВт-ч — заплатите по 2,20грн за кВт-ч, если 60кВт-ч — 2,5огрн за кВт-ч.

Получаем известную табличку:

us faresДумаю становится понятно, что заплатить 100 долларов в сезон для замены фильтра и обслуживания котла — это must do для каждого владельца дома.

И такое комнатный термостат в Штатах знают с детского сада.

И высота потолков в 7 футов ни у кого не вызывает вопросов.

Готовиться к таким тарифами нужно и нам, в Украине.

05.08.2014 — Инженерные системы в США. Часть I — особенности

Во время поездки глаз невольно цеплялся за новые и необычные детали.

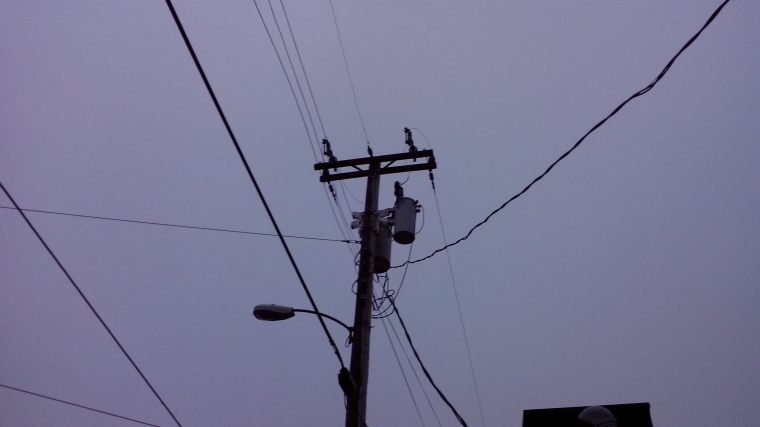

1. Электросети. Помимо общеизвестного отличия частоты 60Гц и напряжения 120В, своеобразие в том, что к каждому дому подходит высоковольтная линия, с индивидуальным трансформатором, который навешивают на столбе.

stolb

Раньше не задавался вопросом — почему параметры питания такие, а тут все просто — 120В для более легких последствий возможного поражения током, а 60Гц достались от дедушки Теслы, у которого эта цифра хорошо ложилась в расчеты. Поскольку в Европе электросети появились несколько позже, частота была оптимизирована до 50Гц, а для экономии в потерях распределительной сети увеличили напряжение в 2 раза.

2. В схожей с Украиной климатической зоне загородные дома строят исключительно из легких конструкций (т.н. «канадская технология»). Стена +/-150мм, внутри теплоизолирована минеральной ватой 100мм. Каменные дома — для людей побогаче, в  основном все строят такие себе домики «Ниф-Нифа»: деревянные брусья «2/»6 — «2/»8 в качестве каркаса, закрытого OSB или ДСП, по наружной стороне пластиковый сайдинг.

С высотой потолков решают исходя из толщины кошелька, 7 футов (2,1м) — вполне сносная высота. Мне конечно было непривычно.

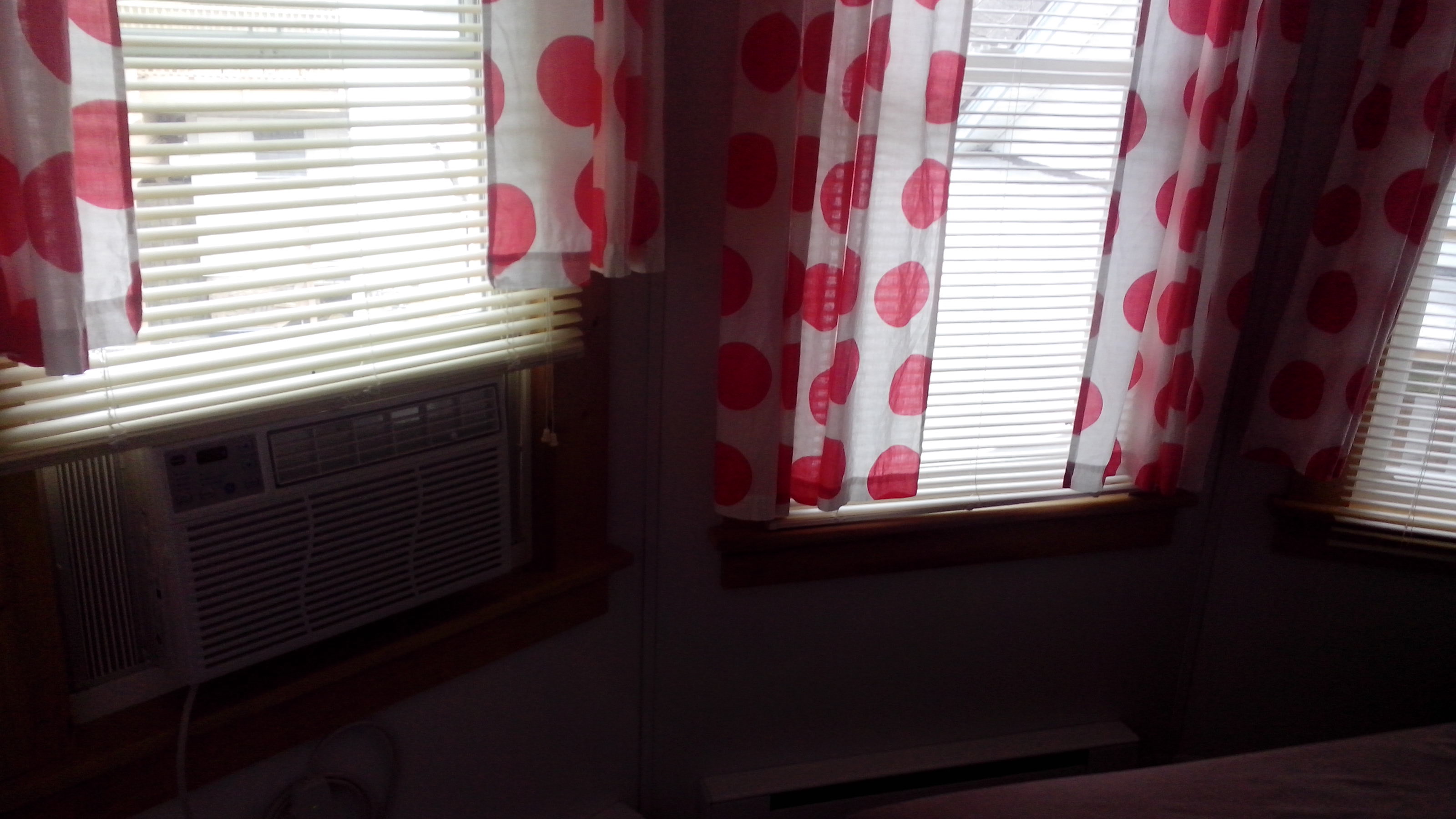

Окна как правило низкие и широкие. Открываются вверх, что позволяет без проблем ставить-снимать оконные кондиционеры.

window

Подоконников практически нет. Иногда небольшие полочки, как в Польше.

3. Водяных отопительных систем не встречал. Основные типы — газовые конвекторы по комнатам (подешевле) , или центральные системы воздушного отопления (подороже), у нас иногда встречал название «газовые печи» — вертикальная приточная установка, размер примерно 500х500, раздает теплый воздух через систему приточных воздуховодов (размещаемых в потолку, в полу или в коробах по стенам). Всасывание воздуха непосредственно в «печь» через фильтр (обратного воздуховода нет).

Видимо в связи с колебаниями цен на топливо (про которые будет отдельная часть), либо в связи с  невысокой надежностью газовых систем, многие имеют во дворе бак для мазута и дополнительные горелки — для этого мазута и подвозного пропана. Поэтому «газовая печь» — название некорректное.

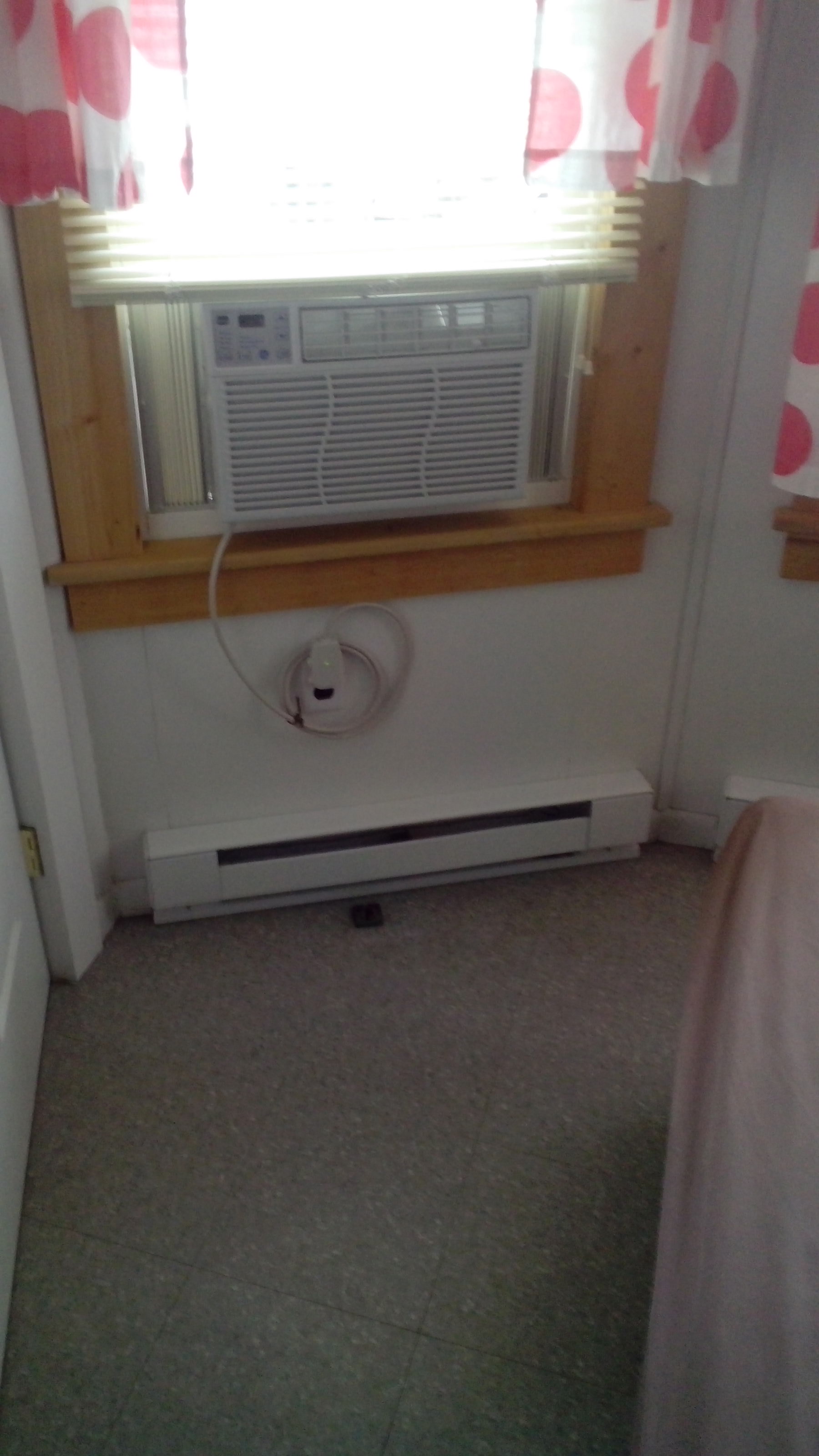

Гостиничный вариант — такой себе «экспромт»:  электрический (может и водяной, но навряд ли) ТЭН, закрытый в корпус кабель-канала с прорезью. В эффективности сомневаюсь конечно, но местным виднее.

ac window

4. Основные типы кондиционеров — оконные. Не ошибусь если оценю их количество в 90%. Стоит в любом магазине 100 долларов — бери хоть дюжину.

Вторые по распространенности — руф-топы. Используют для коммерческих помещений, которые в основном — одноэтажные. Америка — страна большая, земли пока всем хватает.

Третьи — мультизональные сисемы. Это даже не для среднего класса, а для «белых людей». Тип внутренних блоков — в основном как холодный теплообменник отопительной воздушной системы. Хотя извините, в чужие дома не залезал, это мои догадки.

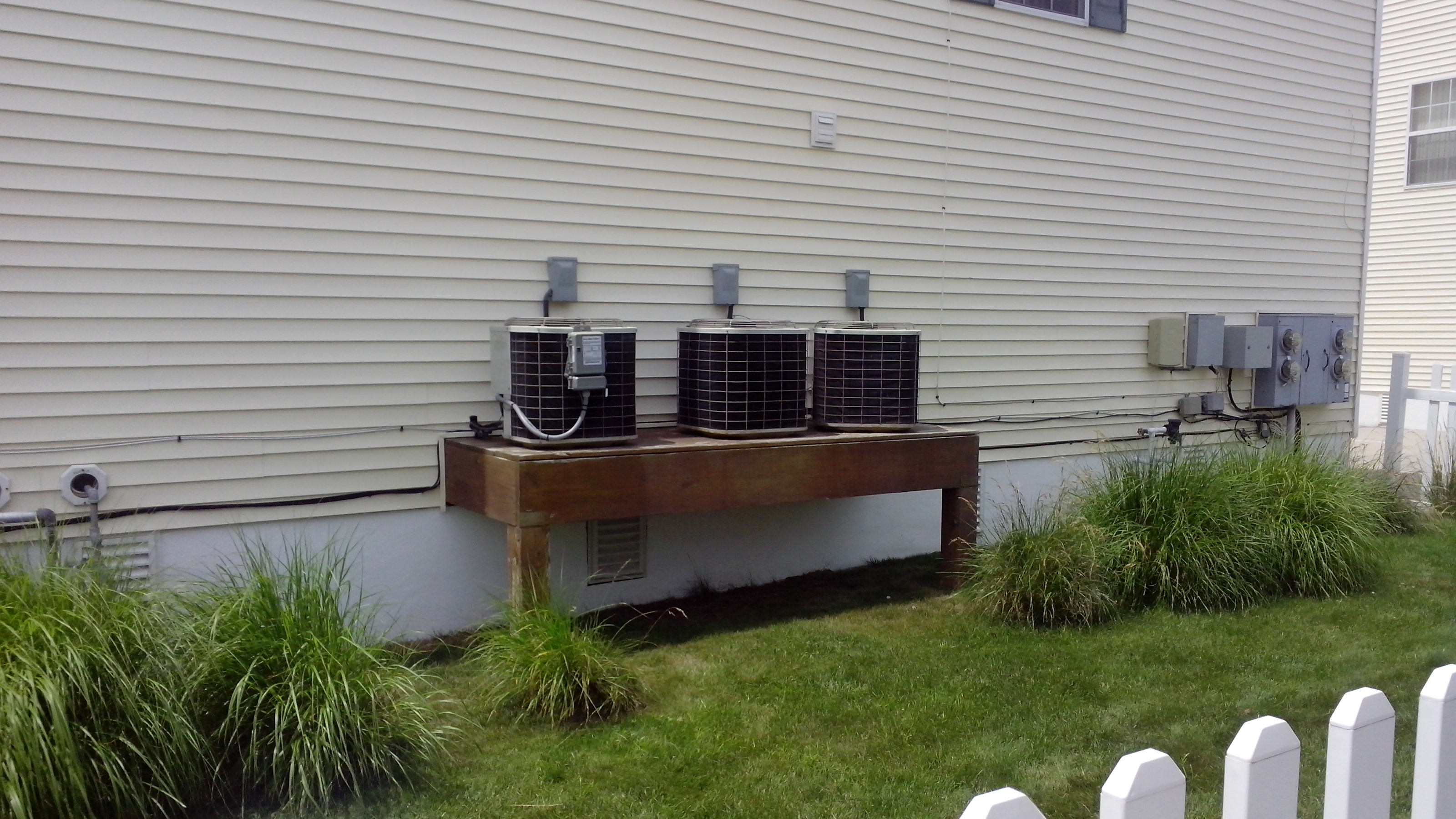

Большие наружные блоки в частных домах не ставят. Отчасти из-за хлипкой конструкции домов.

ac outdoor

Настенные сплит системы видел раза два всего.

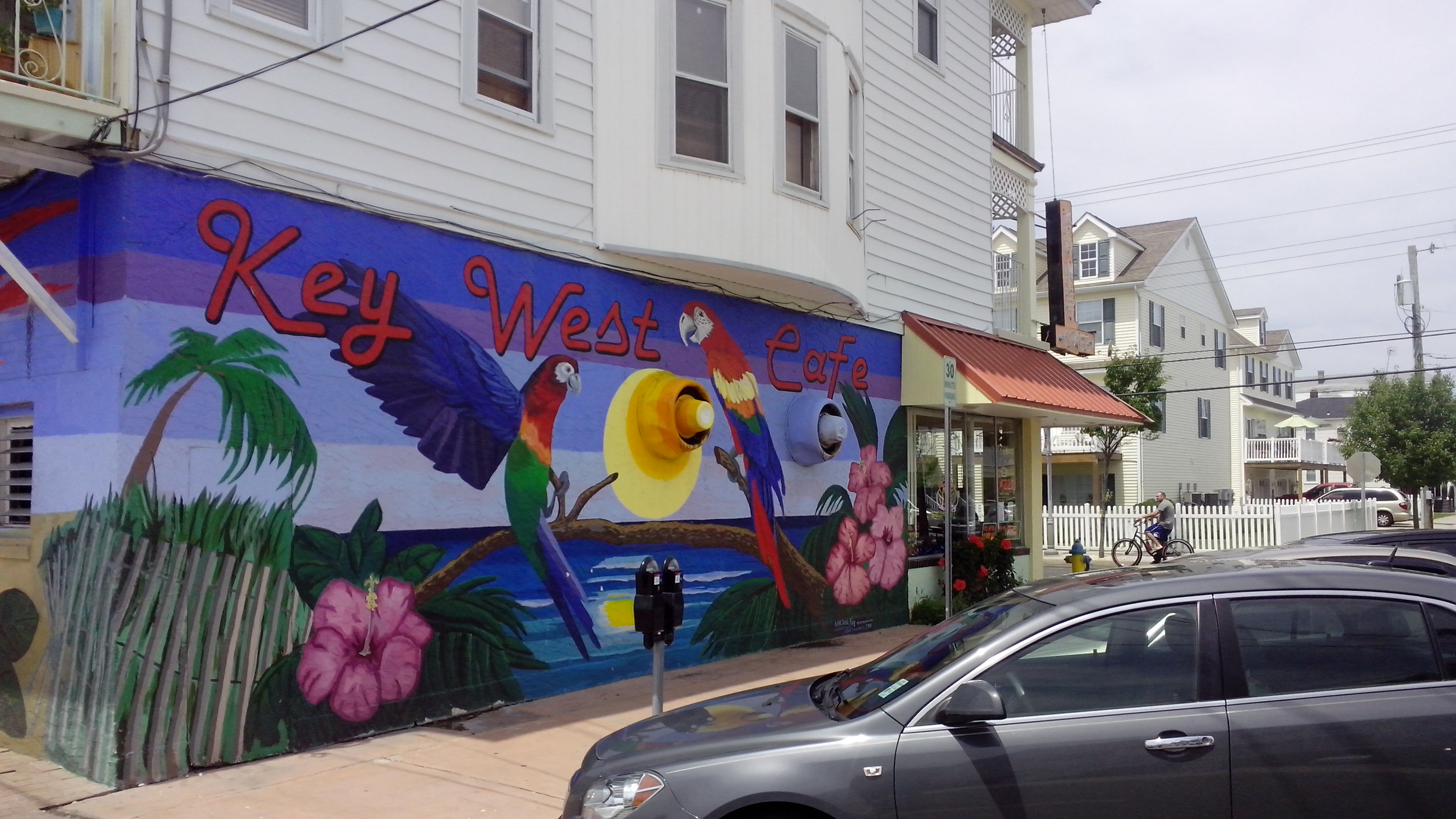

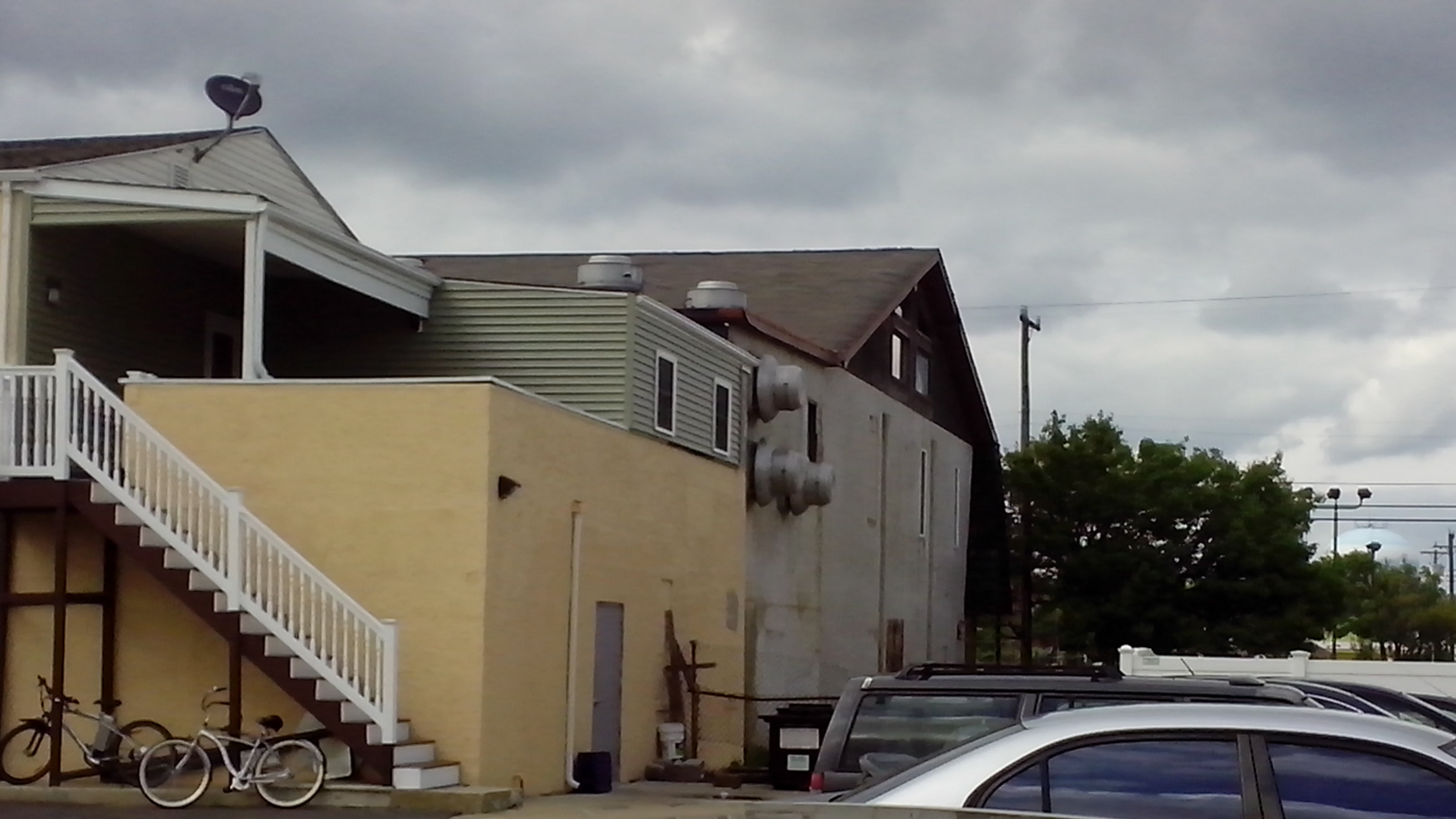

5. Заметил интересные решения по вытяжной вентиляции. Похоже на крышный вентилятор, с возможностью вертикальной установки.

IMG_20140704_172839

IMG_20140706_120826

6. «Пассивное охлаждение» — защита от солнца. Солнце внутрь не попадает, макушку не печет.

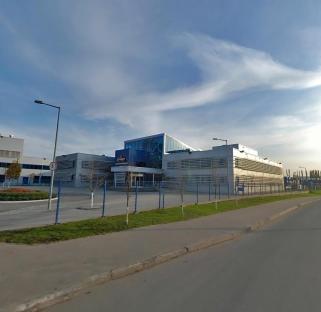

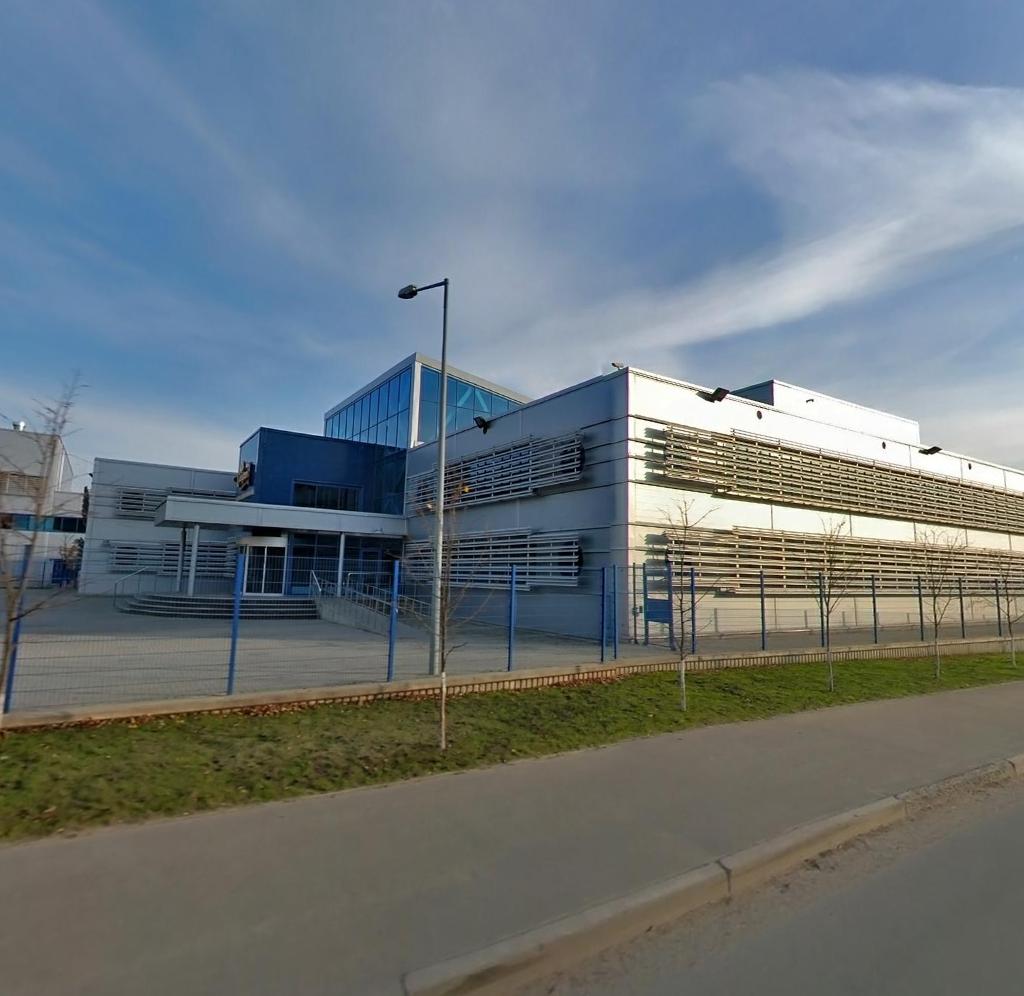

Похожее решение замечено на админкорпусе ПБК «Славутич».

Единственный нюанс — защита от птиц. Чтобы никто не сидел на брусьях и не «плевал на головы бренных парижан», по всем брусьям на гвоздиках натянута леска (на фота видно плохо).

Это слайд-шоу требует JavaScript.

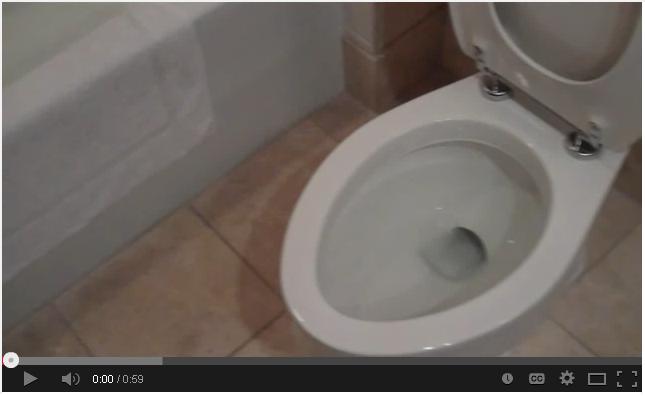

7. Своеобразие унитазов. По видео все будет понятно.

унитаз

Решения по экономии энергоресурсов в жилых зданиях

Постараюсь дать краткие рекомендации по энергосбережению в жилых домах.

Во-первых кратко остановлюсь на многоквартирных жилых домах.

Энергосбережение может начинаться только тогда, когда существуют приборы индивидуального учета. Если с газом и электричеством все понятно (газовые и электрические счетчики имеют уже все), то с отоплением, доля затраты на которое доходит до 2/3 общих затрат на содержание дома, индивидуальных счетчиков нет в абсолютном большинстве квартир. Правильные шаги в направлении ОСББ есть, но крайне медленные. Те жильцы, кто организовался в ОСББ и установил домовые теплосчетчики, уже чувствуют двойную-тройную экономию в строчке счета «за отопление». Те жильцы, кто добился разрешения на установку индивидуальной системы газового отопления имеют аналогичные результаты.

Если ОСББ создать не получается, переходите на индивидуальное отопление. Во многих случаях отключение от централизованной системы отопления дома усложняется техническими, а если не техническими, то административными причинами. Но попытаться стоит.

Если ОСББ создано, начинайте с самого малого – приборов учета, и когда вы увидите результат, можно считать следующие инвестпроекты.

Теперь о частных индивидуальных домах.

Поскольку настоящие тарифы на газ для населения еще далеки от рыночных, не спешите принимать решения о замене газового котла. Как показывают и расчеты, и практика, дешевле газа для частных домов до 300м.кв. ничего не существует.

dom

Методы экономии энергоресурсов для жилых домов предлагаю такие:

  1. Оптимизация тарифа. Если вы переходите лимит 2500 (6000, 12000) м.куб. газа в год, пытайтесь перейти в более низкую категорию. Как это сделать – читайте ниже.
  2. Автоматизация отопления.
    1. Все современные котлы имеют возможность подключения недельного термостата. Не топите помещения до +24, когда нужды в отоплении нет (отпуск, выходные на даче, нерабочее время).
    2. Автоматические термостатические головки. Не топите помещения (радиаторы), которые вы редко используете или редко заходите, или которые не требуют обычных(+20…+24) комнатных температур. Уменьшая температуру в помещении на 1 градус вы сэкономите до 5% затрат на отопление.
  3. Техническое состояние оборудования. Оборудование (котел в частности) нужно чистить, при плохой воде – промывать теплообменник. В системе отопления не должно быть утечек. Все радиаторы должны равномерно прогреваться (а не так чтобы один холодный, а к соседнему не дотронуться).
  4. Теплоизоляция стен, окон, кровли и дверей. Я сознательно помещаю этот пункт последним, потому что значительной экономии можно достигнуть при реализации первых трех пунктов, при этом затраты на них будут не более 1/3 общих. На теплоизоляцию вы потратите оставшиеся 2/3 бюджета, но результат не будет так очевиден. Теплоизоляцией рекомендую заниматься только при невозможности достижения достаточного комфорта после выполнения всех настроек отопления.

Все параграфы:

  1. Что такое энергосбережение.
  2. Энергосбережение. Общие принципы и творческий процесс.
  3. Обоснование потребности. Нужна ли энергия, чтобы потом экономить?
  4. Снижение потерь тепла.
  5. Управление системами отопления.
  6. Чем дешевле топить – газом или электричеством?
  7. Экномия газа – с чего начать?
  8. Энергосберегающие окна.
  9. Решения по экономии энергоресурсов в жилых зданиях.

Что такое энергосбережение. Инженерный подход

Экономия энергии – вопрос не такой простой как может казаться на первый взгляд. В обществе принято, что экономия – это когда нажал выключатель, и выключил, к примеру, свет, или газовый котел установил на минимум. Не светит свет, не горит газ –  значит экономим.

Однако постойте. Не думаю что имеет смысл оценивать эффективность капиталовложений в отдельно взятую лампочку, но зачем-то же лампочка была куплена? Или зачем-то был куплен газовый котел?

Я предлагаю другой подход. Давайте перестанем использовать слова «экономия энергии», а вместо этого будем пользоваться тремя другими:

  1. Потребность в энергии.
  2. Эффективность использования
  3. Экономия денег и комфорт

В своей практике мне приходилось рассчитывать и воплощать в жизнь различные проекты энергоэффективных систем отопления, теплоснабжения и вентиляции, и по итогу могу сказать следующее – во главе угла стоит не экономия энергии самой по себе, а экономия денег, которую пользователь на энергию тратит.

Предлагаю упрощенный пример того, что я называю «энергоэффективным проектом».

Project One – Свет в подъезде.

1. Обоснование необходимости.

Когда мы вкручиваем лампочку в подъезде, мы хотим чтобы можно было безопасно зайти в подъезд – то есть не споткнуться в темноте и не получить по голове. Это значит, что как минимум для собственной безопасности лампочка нам нужна.

2. Эффективность использования.

Теперь определимся, когда нужна нам лампочка. Однозначно не в ясную погоду, а только темной ночью или в пасмурный день, и то, только когда в подъезд зашел человек. Я лично против графика включения-выключения, мне больше нравится датчик движения.

На каждом углу кричат о желании вступить в Евросоюз, но будем реалистами – нашу лампочку нужно закрыть вандалозащищенным корпусом и желательно так, чтобы без лестницы лампочку нельзя было выкрутить. Не забудем и об этом, так как если не будет обеспечена надежность сервиса – не зачем и начинать.

К вопросу энергоэффективности относится также и выбор типа лампочки. Лампы накаливания уходят в прошлое как неэффективные, однако лампы с пускателем во-первых медленно разгораются, во вторых сильно теряют ресурс от частного включения/выключения. Возможно, следует поставить лампу на светодиодах.

3. Экономия энергии и комфорт.

Возможно последним аргументом для некоторых станет экономия – ни какая самая дорогая лампочка не стоит времени и средств, которое может потребоваться на лечение от удара по голове и потери кошелька с документами.

Комфорт в ходе реализации такого шутейного проекта придет при любом варианте реализации.

В арсенале инженера средств для экономии денег на эрегоносители (топливо, газ, электроэнергию, уголь, дрова, пеллеты) предостаточно.

В дальнейшем я напишу об основных способах реализации энергоэффективности, и конечно же подкреплю примерами из своего опыта.

Все параграфы:

  1. Что такое энергосбережение.
  2. Энергосбережение. Общие принципы и творческий процесс.
  3. Обоснование потребности. Нужна ли энергия, чтобы потом экономить?
  4. Снижение потерь тепла.
  5. Управление системами отопления.
  6. Чем дешевле топить – газом или электричеством?
  7. Экномия газа – с чего начать?
  8. Энергосберегающие окна.
  9. Решения по экономии энергоресурсов в жилых зданиях.
