17.08.2015 — Испытания «газового экономителя»

Добрый день, господа и дамы,

В промежутках между работой над объектами, отчеты о которых публикую пост-фактум, увлеченные профессией инженеры производят занимательные опыты в духе Якова Перельмана.

На прибор с многообещающим названием «газовый экономитель -30%», я бы в другой раз и не глянул, т.к. в чудеса не верю. Но этому прибору посчастливилось быть купленным моей родственнице, которую оказалось легко убедить маркетинговой службе продавца, а мне для убеждения в обратном приходится производить разоблачающий опыт. Думаю, хитромудрые продаватели таких замечательных девайсов правильно определили тренд — цена газа растет, а сердце верит в чудеса. Зачем утеплять дом, устанавливать терморегуляторы… когда можно приобрести «экономитель» и сразу -30% расхода газа. Прямо в точку!

Таким образом, моя родственница становится счастливой обладательницой целых трех экономителей, а я оскорблен что ко мне перед покупкой не обратились за советом… Ах да, всего 40 минут до конца акции оставалось… ))

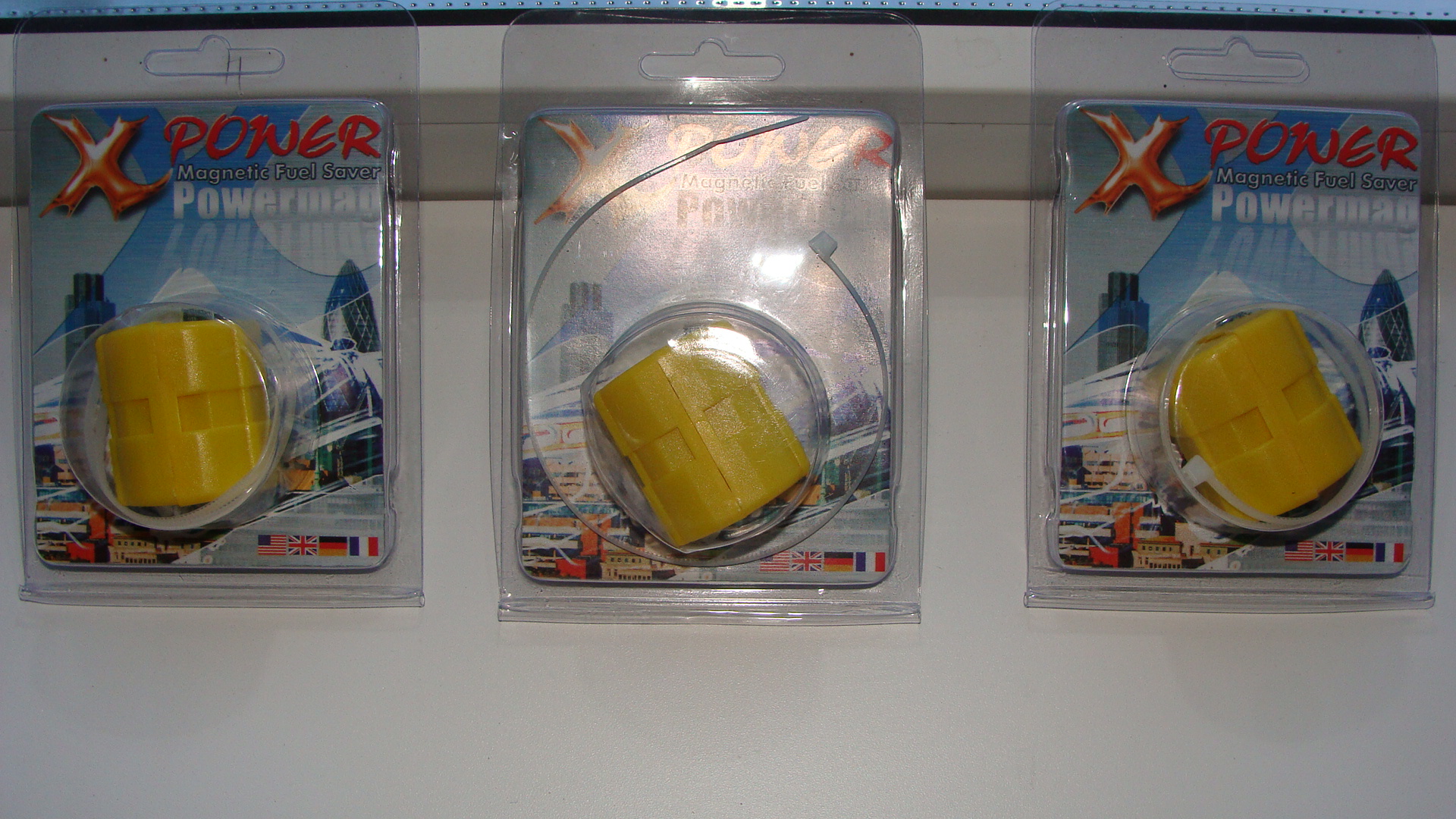

DSC06438

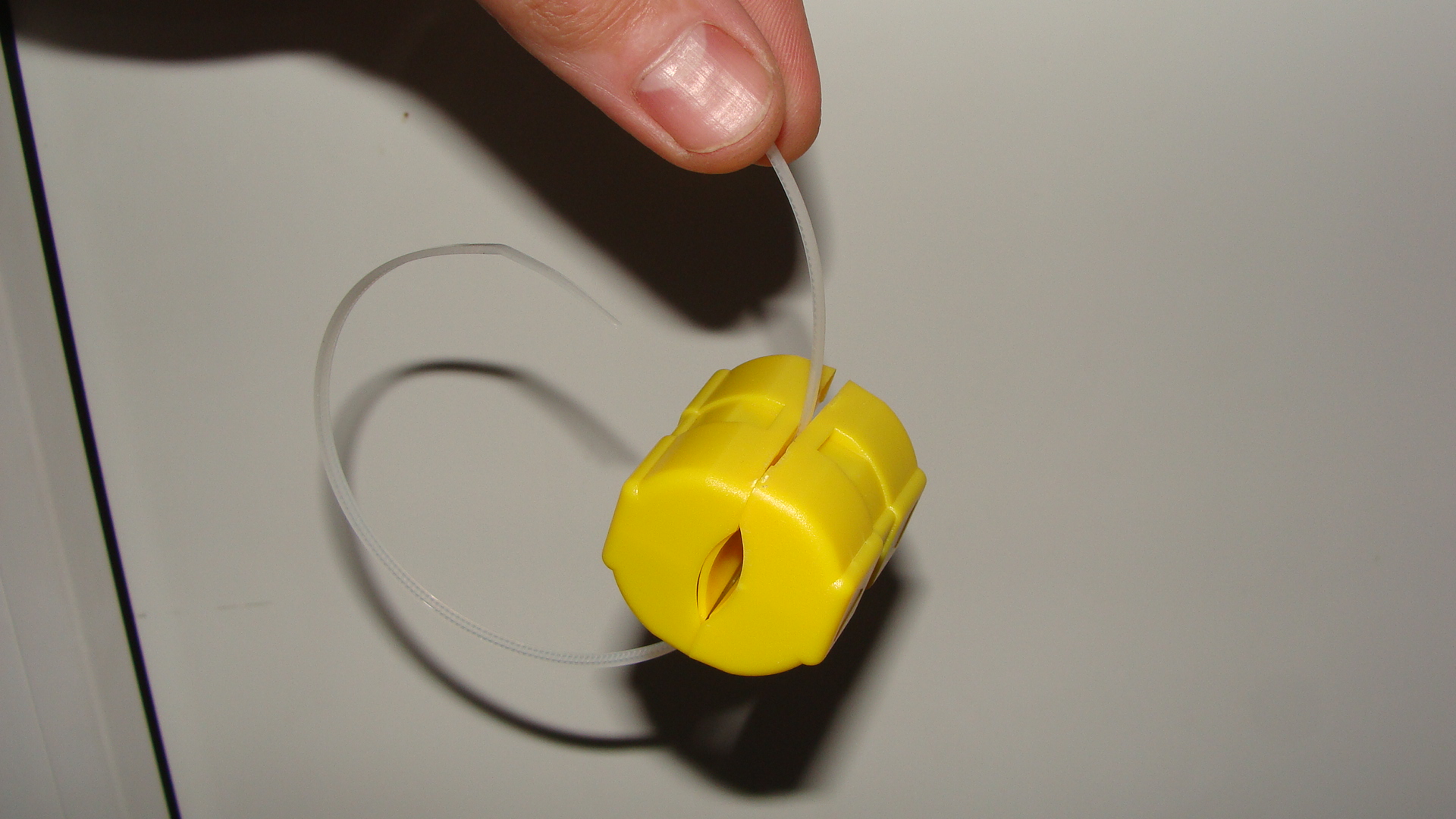

Итак, комплект «экономителя» — это 2 магнитика в желтом корпусе и белая пластиковая стяжечка.

DSC06440

Обратная сторона упаковки намекает нам, что по экономитель предназначен для экономии топлива в автомобилях, а не в котлах и газовых приборах.

DSC06442

Ну что же, иностранные языки не все понимают, давайте представим что мы тоже умеем воспринимать только наскальную живопись в виде ярких рисунков.

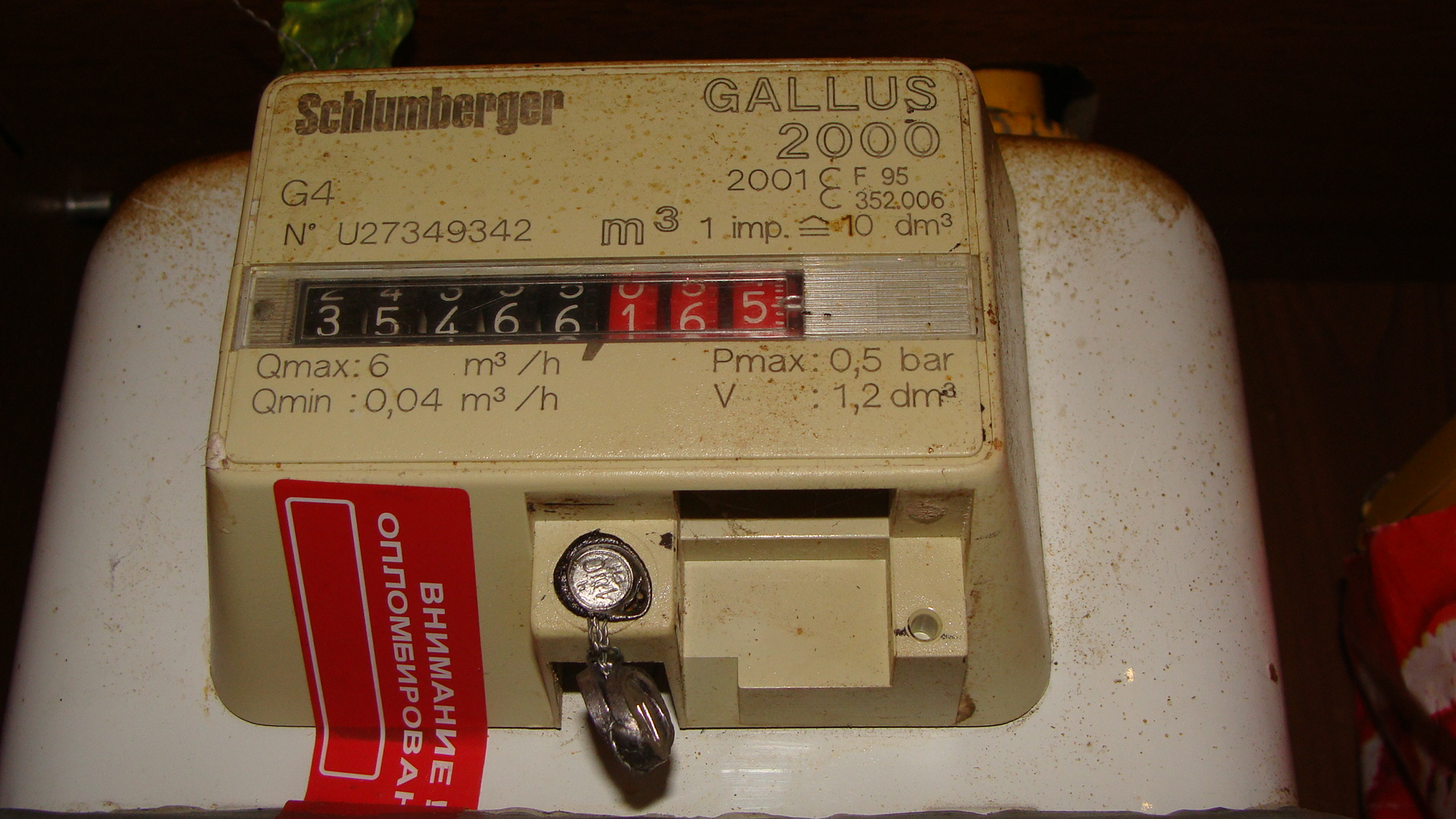

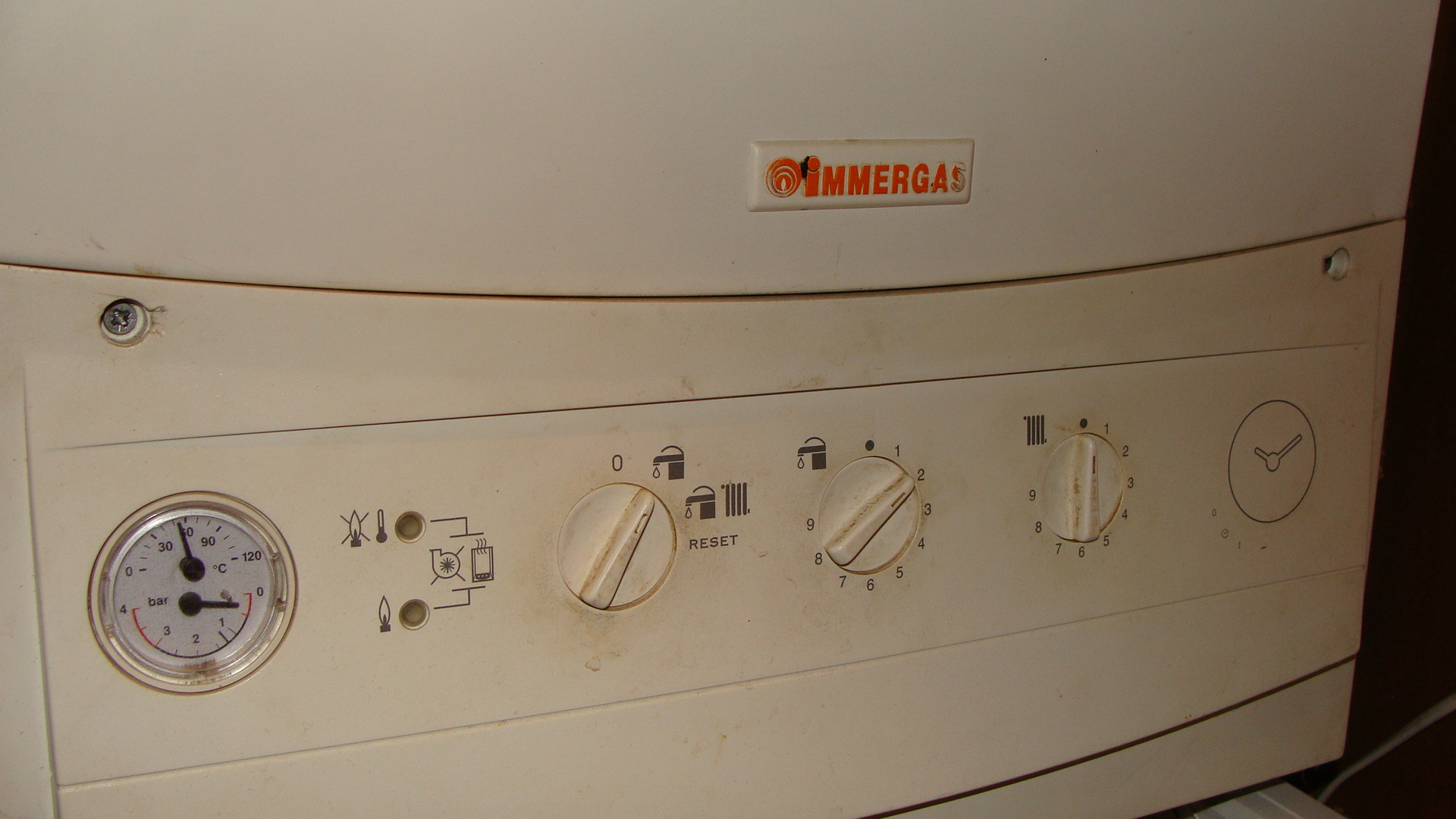

В нашем распоряжении имеется котел газовый Immergas, и измерительный прибор — газовый счетчик.

DSC06447DSC06444

Мы рассчитываем согласно инструкции получить экономию хотя бы 10%. Суть опыта: газовый котел будет нам нагревать таз с водой, а мы заметим показания газового счетчика на момент начала наполнения таза, и в конце — в тот момент когда вода пойдет через край. Опыта будет три: установим экономитель перед счетчиком, после счетчика и измеряем расход газа, необходимый для нагрева таза с водой, без экономителей. Раз уж у нас целых три экономителя, установим для пущей экономии все три сразу. Может добъемся -30% с ними всеми? ))

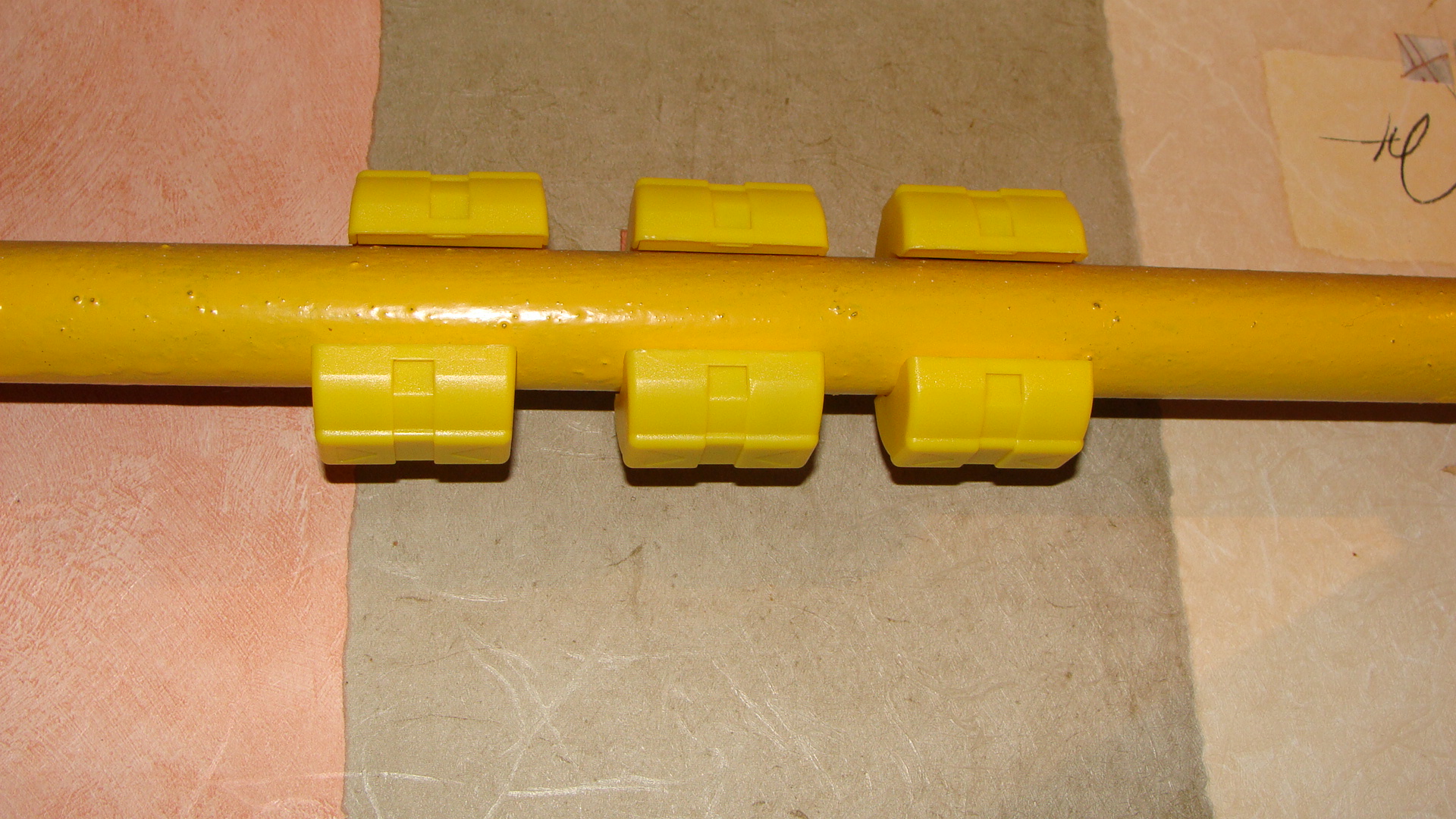

1 опыт: установка экономителей ДО счетчика. Магниты настолько мощные, даже стяжки не потребовались!

DSC06443

Далее даем воде стечь пару минут, чтобы установился стабильный режим работы котла:

DSC06446

И затем наполняем первый таз:

DSC06448

Начальные показания счетчика — 35466,255, конечные — 35466,286. Таким образом, расход газа в первом опыте — 0,031м.куб.

Второй опыт: устанавливаем экономители ПОСЛЕ газового счетчика:

DSC06449

И наполняем таз водой:

DSC06450

Начальные показания счетчика — 35466,298, конечные — 35466,328. Таким образом, расход газа во втором опыте — 0,030м.куб.

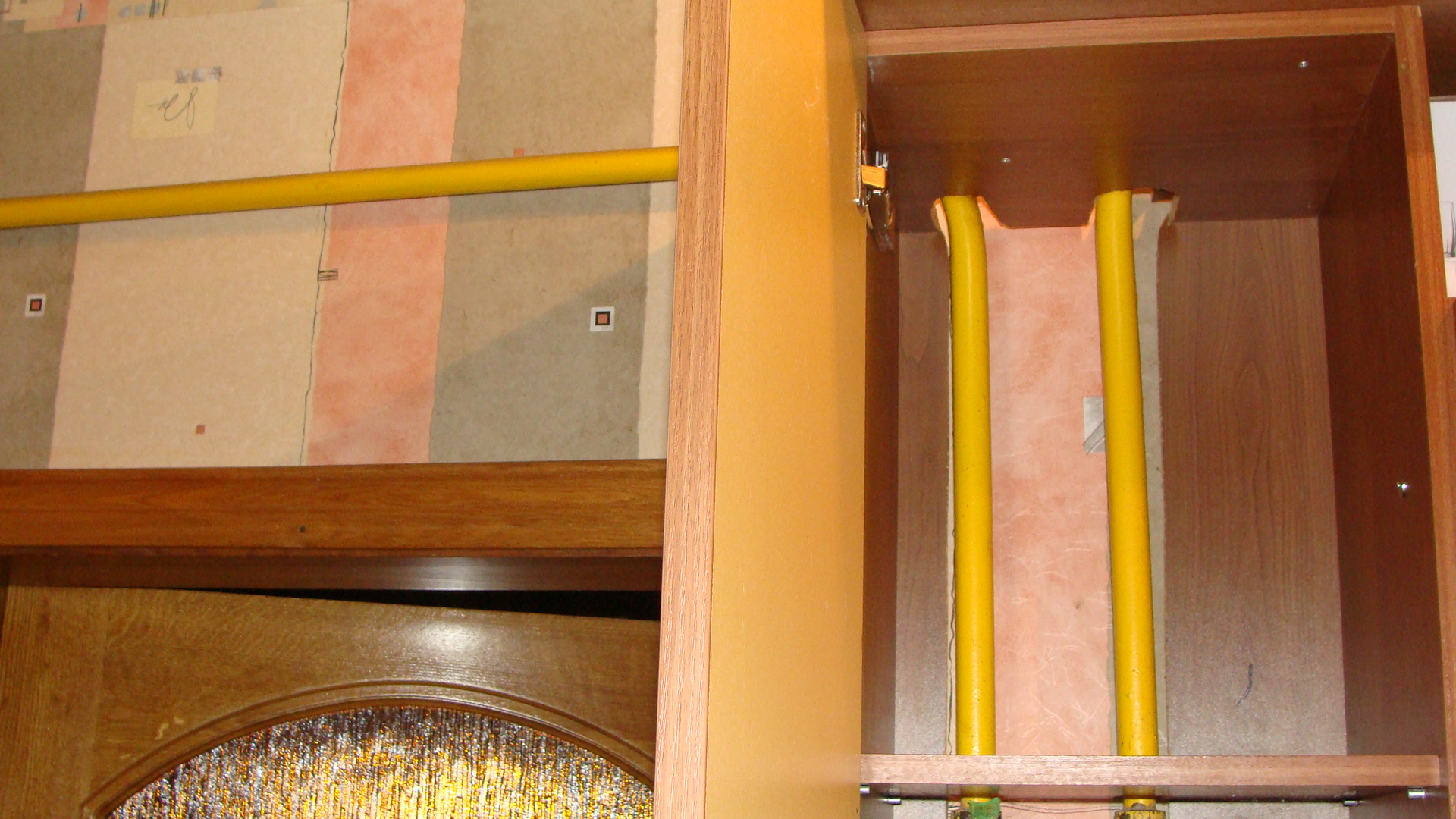

Третий опыт: убираем экономители.

DSC06451

И наполняем таз без них:

DSC06452

Начальные показания счетчика — 35466,338, конечные — 35466,368. Таким образом, расход газа в третьем опыте — 0,030м.куб.

Объясним разбежность +/-3% расходов газа «бытовыми» условиями опыта. Но нам становится вполне очевидно, что никакой речи об экономии даже минимально заявленных 10% газа с тремя экономителями не произошло.

Автору будет интересно получить для испытания интересующие читателя устройства для экономии газа. Для чего прошу обращаться по адресу vladimirw@rambler.ru.

Со своей стороны обещаю незаангажированную оценку.

В дальнейшем надеюсь порадовать рабочими устройствами с ценой, оправданной экономией от их использования.

Реклама

24.11.2014 — Инженерные системы США. Часть III — Установка кондиционеров

В штатах кондиционирование не в пример более развито  чем у нас, но в данном случае не по причине нашей убогости, а просто потому что там оно более нужно. Системы кондиционирования в целом проще, дешевле, многие предпочитают уходить от сложных монтажей сплит-систем, и смотрят на оконные кондиционеры. Иногда мобильные. В CAC сегменте преобладают руф-топы. Тоже просто и недорого.

Причем в случае штатов, название «оконный» еще не значит, что его установят именно в окно. Например:

IMG_20140712_152306

ничего не мешает встроить оконник в специальный проем.

Если я не ошибаюсь, в штатах запрещается самовольно устанавливать что-либо на фасад, зачем портить архитектуру? Это добавляет оконным кондиционерам еще одно преимущество.

Конечно, оконные кондиционеры шумные. Тут помогут только дополнительные вложения денег в комфорт.  Но опять же, по-богатому — не значит «мне на всех плевать». Установим наружный блок и задекорируем его:

IMG_20140712_151954

И соседу не шумит, и в глаза прохожим не бросается.

20.08.2014 — Инженерные системы в США. Часть II — тарифы на энергоресурсы

Utulity bills — существенная статья расходов американцев.

Все потому, что раз хотите рыночную экономику — получите рыночные тарифы.

Путем несложных переводов футов в метры, и долларов в гривны, получаем:

1. Цена кубического метра природного газа — 5грн. 30 коп. — равна цене газа для промышленности в Украине. При этом применяется service charge — берешь газ, или нет, плати 10 долларов в месяц так или иначе.

2. Цена кВт-ч электроэнергии имеет похожее ценообразование как и в Украине — до 150 кВт и более — цена разная. Применяется много составляющих тарифа (около 10 пунктов), по итогу: если потребляете 400кВт-ч — заплатите по 2,20грн за кВт-ч, если 60кВт-ч — 2,5огрн за кВт-ч.

Получаем известную табличку:

us faresДумаю становится понятно, что заплатить 100 долларов в сезон для замены фильтра и обслуживания котла — это must do для каждого владельца дома.

И такое комнатный термостат в Штатах знают с детского сада.

И высота потолков в 7 футов ни у кого не вызывает вопросов.

Готовиться к таким тарифами нужно и нам, в Украине.

05.08.2014 — Инженерные системы в США. Часть I — особенности

Во время поездки глаз невольно цеплялся за новые и необычные детали.

1. Электросети. Помимо общеизвестного отличия частоты 60Гц и напряжения 120В, своеобразие в том, что к каждому дому подходит высоковольтная линия, с индивидуальным трансформатором, который навешивают на столбе.

stolb

Раньше не задавался вопросом — почему параметры питания такие, а тут все просто — 120В для более легких последствий возможного поражения током, а 60Гц достались от дедушки Теслы, у которого эта цифра хорошо ложилась в расчеты. Поскольку в Европе электросети появились несколько позже, частота была оптимизирована до 50Гц, а для экономии в потерях распределительной сети увеличили напряжение в 2 раза.

2. В схожей с Украиной климатической зоне загородные дома строят исключительно из легких конструкций (т.н. «канадская технология»). Стена +/-150мм, внутри теплоизолирована минеральной ватой 100мм. Каменные дома — для людей побогаче, в  основном все строят такие себе домики «Ниф-Нифа»: деревянные брусья «2/»6 — «2/»8 в качестве каркаса, закрытого OSB или ДСП, по наружной стороне пластиковый сайдинг.

С высотой потолков решают исходя из толщины кошелька, 7 футов (2,1м) — вполне сносная высота. Мне конечно было непривычно.

Окна как правило низкие и широкие. Открываются вверх, что позволяет без проблем ставить-снимать оконные кондиционеры.

window

Подоконников практически нет. Иногда небольшие полочки, как в Польше.

3. Водяных отопительных систем не встречал. Основные типы — газовые конвекторы по комнатам (подешевле) , или центральные системы воздушного отопления (подороже), у нас иногда встречал название «газовые печи» — вертикальная приточная установка, размер примерно 500х500, раздает теплый воздух через систему приточных воздуховодов (размещаемых в потолку, в полу или в коробах по стенам). Всасывание воздуха непосредственно в «печь» через фильтр (обратного воздуховода нет).

Видимо в связи с колебаниями цен на топливо (про которые будет отдельная часть), либо в связи с  невысокой надежностью газовых систем, многие имеют во дворе бак для мазута и дополнительные горелки — для этого мазута и подвозного пропана. Поэтому «газовая печь» — название некорректное.

Гостиничный вариант — такой себе «экспромт»:  электрический (может и водяной, но навряд ли) ТЭН, закрытый в корпус кабель-канала с прорезью. В эффективности сомневаюсь конечно, но местным виднее.

ac window

4. Основные типы кондиционеров — оконные. Не ошибусь если оценю их количество в 90%. Стоит в любом магазине 100 долларов — бери хоть дюжину.

Вторые по распространенности — руф-топы. Используют для коммерческих помещений, которые в основном — одноэтажные. Америка — страна большая, земли пока всем хватает.

Третьи — мультизональные сисемы. Это даже не для среднего класса, а для «белых людей». Тип внутренних блоков — в основном как холодный теплообменник отопительной воздушной системы. Хотя извините, в чужие дома не залезал, это мои догадки.

Большие наружные блоки в частных домах не ставят. Отчасти из-за хлипкой конструкции домов.

ac outdoor

Настенные сплит системы видел раза два всего.

5. Заметил интересные решения по вытяжной вентиляции. Похоже на крышный вентилятор, с возможностью вертикальной установки.

IMG_20140704_172839

IMG_20140706_120826

6. «Пассивное охлаждение» — защита от солнца. Солнце внутрь не попадает, макушку не печет.

Похожее решение замечено на админкорпусе ПБК «Славутич».

Единственный нюанс — защита от птиц. Чтобы никто не сидел на брусьях и не «плевал на головы бренных парижан», по всем брусьям на гвоздиках натянута леска (на фота видно плохо).

Это слайд-шоу требует JavaScript.

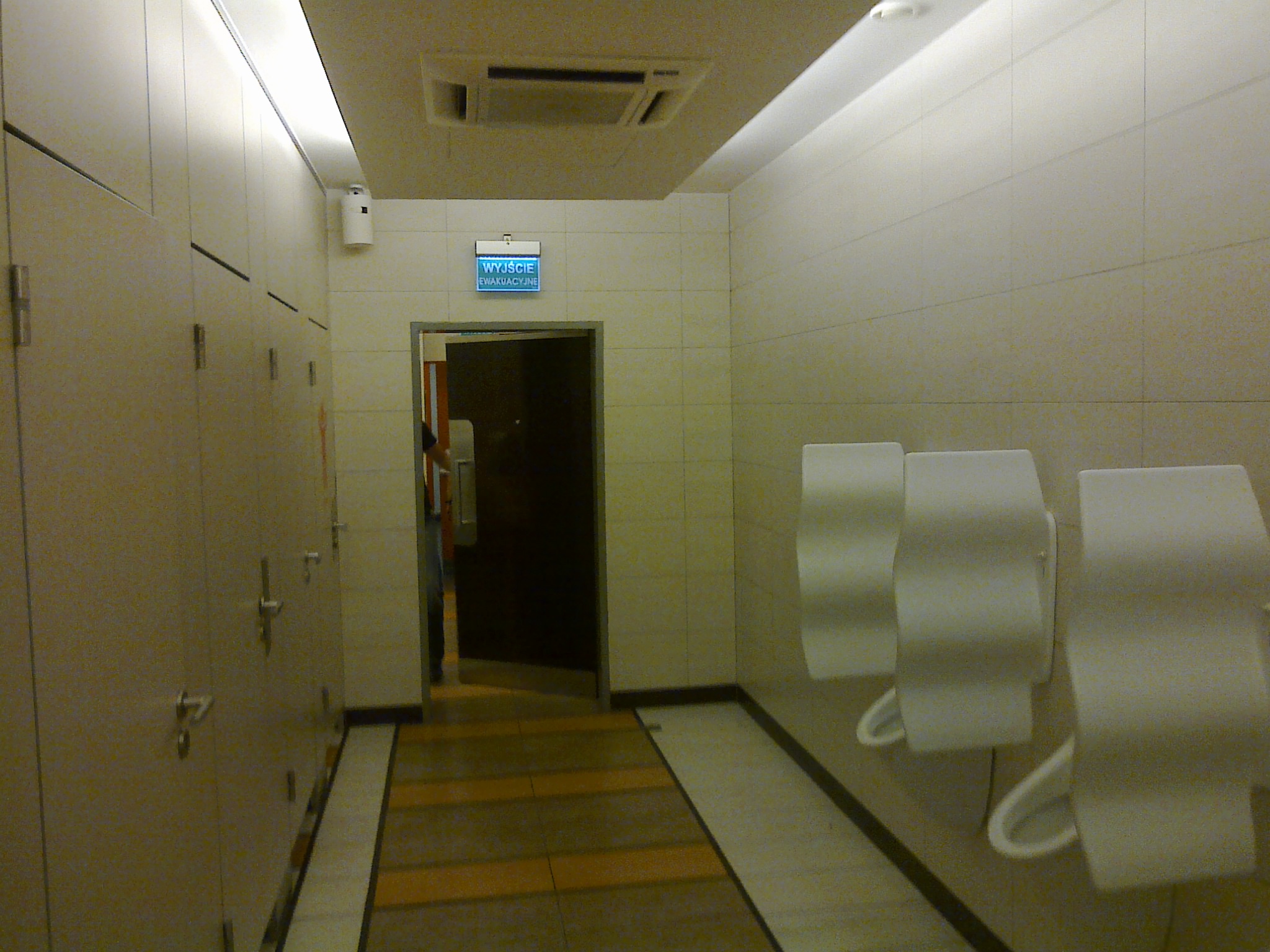

7. Своеобразие унитазов. По видео все будет понятно.

унитаз

20.10.2013 – Элегантная нерациональность

Все-таки что дает когда люди любят свое дело! Даже если и не ахти какие специалисты, даже если не просчитывалась аэродинамика, даже если никто из компании не видел обложку СНиП 3.05.01 — все равно может получиться очень и очень.

Даже один неравнодушный человек может изменить дело к лучшему.

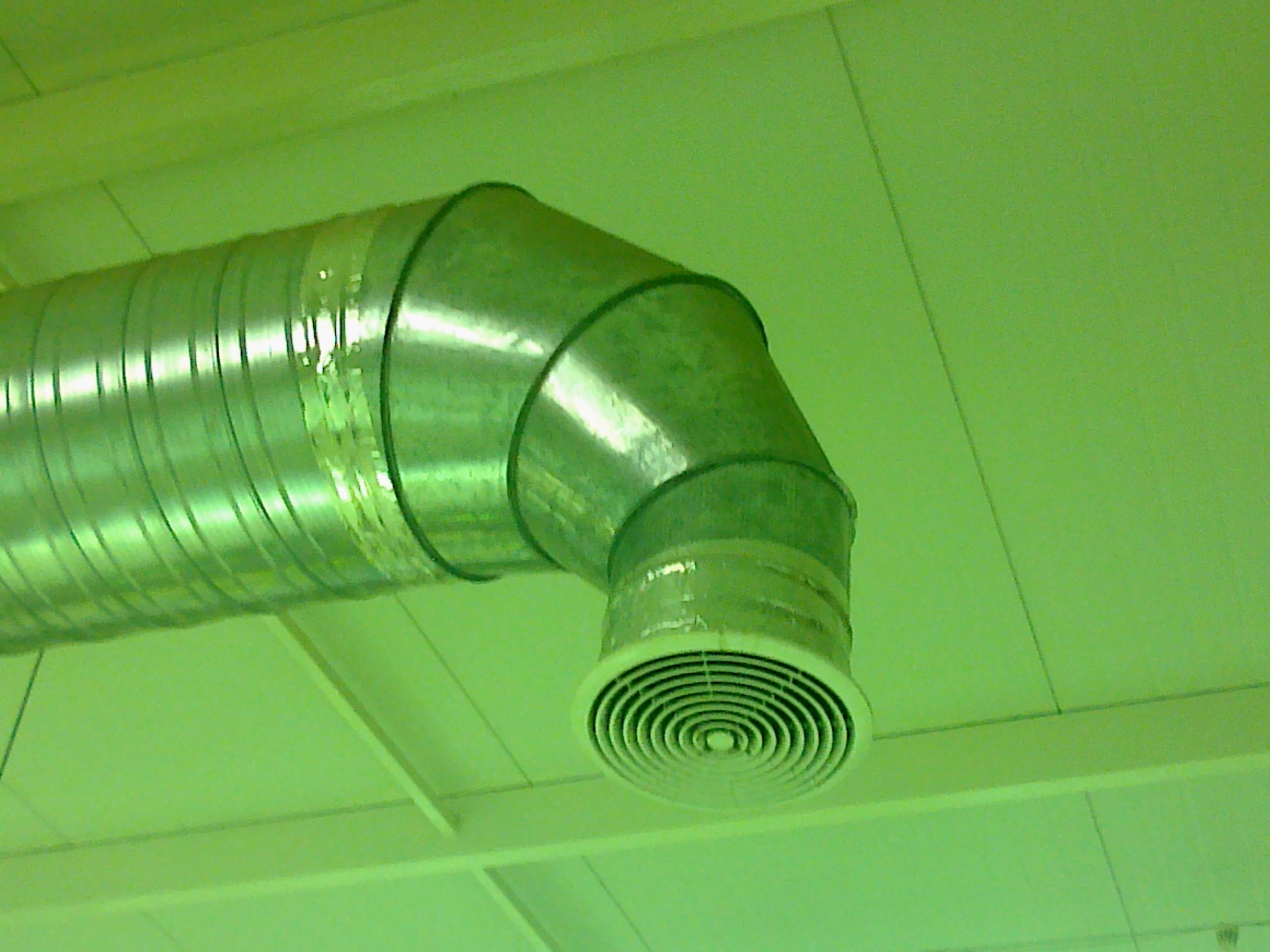

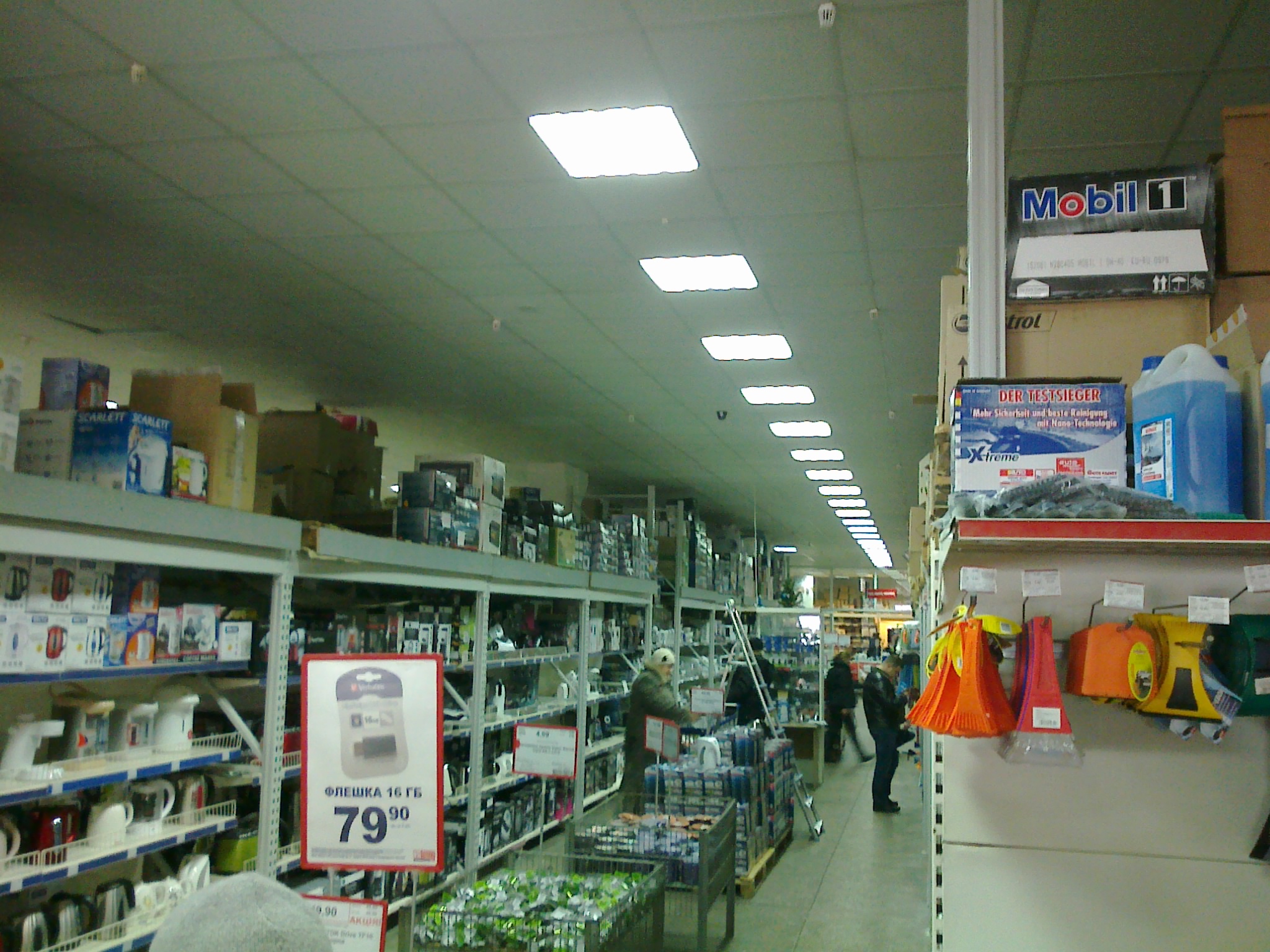

Фото0236Львов, супермаркет «Рукавичка», ул.Луганская.

10.02.2013 – Вязаный шарф-рекуператор

Натянув шарф на рот мы получаем рекуператор теплоты выдыхаемого воздуха. Причем сохраняется не только температура, но и влажность.

Интересно, можно ли подать заявку на такое «изобретение»? :)))

Шарф-рекуператор
Шарф-рекуператор
